總決賽在 12 月 10 號這天順利的
完成。雖然這並不是一件很大的
活動，然而值得我把一些心得寫
出來是因為的在此次的活動裡，
Yamaha 又再次的提供很多新的
東西來投入這個專業音響領域
裡。其中有 05 年底最新出品
取代 Yamaha M 系列調音台的 M7CL 中央邏輯的數位調音台，
還有網路傳輸數位格式的
EtherSound 界面來應用在訊號
的傳輸與分配上，在此次受到
Yamaha 的邀集一同來完成這件
音樂活動，同時又能吸收到未來
國際的新腳步，在此先謝謝
Yamaha 受人尊敬的工程師 -
蔡明峰老師，以及簡錫杰大哥
提供不少保貴的科技資訊，在
享受這次活動外又能在知識上
提升不少。ok，現在就儘我所知
的讓我來把 Yamaha 一些新的
產品跟各位報告。

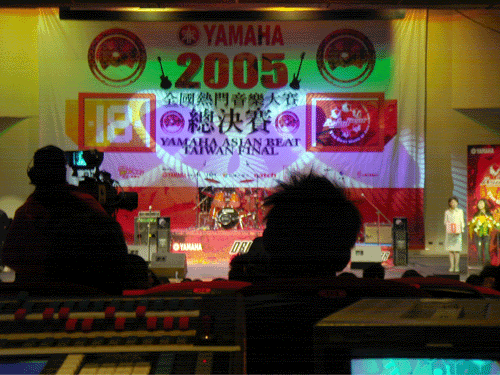

在中油國光廳所舉辦的Yamaha 熱音大賽
M 就是 Yamaha 的一些 M 系列調音台，7 就是 Yamaha 所研發的第七代晶片，CL 就是 CentraLogic，
中央邏輯操作的觀念，在我應用在活動裡時，就是當你須要去操作使用時，所有的調整都可以藉由
面板中央的觸碰螢幕與下方提供的按鍵與調整鈕來快速完成所要操作的過程。
這是我首次的使用 M7CL，順暢性確比之前的 PM -1D 來得容易，當然啦，因為價格與工作位置都
不同，所以功能上當場 M7CL 簡單太多了。
原則上各位看到的是 16 組 MIX Out，8 組 Matrix Out，這樣的寫法為的是滿足一般使用者的詢問，
因為一般的 User 都會問有幾個 Group、Aux 之類的通俗話語，
M7CL 其實是一台 24 組輸出的調音台，然後使用者自己去定義要怎麼的使用，簡單的說 24 組輸出
定義掉 L、R 之後就剩 22 組，如此的應用就是了。
另外當使用者把任兩個 Mix Out 如 Mix-1、2 定義成 Group ( Bus ) 時，我們可以利用它所提供的
fixed ( 固定的 ) 功能，就可以快速的成為 Group 的模式。
所以我們得到它一個很單純的路由應用，就是 Mix1 -16 可以成為 Aux or Stereo Aux，or Group，
這 16 組的 Mix 路由都可以送到 Stereo Out。另外的 8 組 mono 的 Matrix Out，它可以獨立的成為
Mix out，也因此 M7CL 的矩陣功能是直接可以由任一輸入通道路由到任一 Matrix 裡。
唯一不同的是這 8 組 matrix 是無法路由到 Stereo Out。
所以這 8 組 Matrix 是可以接受 St、Mix、Channel 的矩陣組合的。
還有一個有趣的功能是 HA ( Head Amp.)，這是每一個通道的輸入放大裝置，所以呢，它是可以記憶
換場的，還有就是 M7CL 是只有 XLR - 3 母座的輸入格式，利用輸出 HA 的調整，它會在調整過程
改變阻抗來匹配連結的，因此使用者在調整 HA 增益的時候還會聽到小繼電器交換的聲音，分別是
-13 轉 -14 dB，以及 -37 轉 -38 dB 的位置。

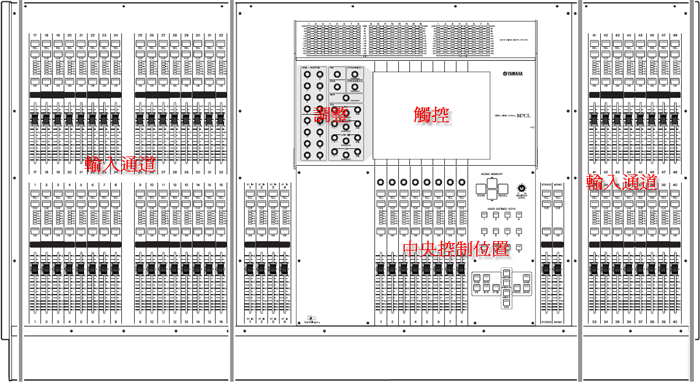

調音台的俯視,原則上這 56 個通道是不用再做翻頁的動作了,操作非常簡單.

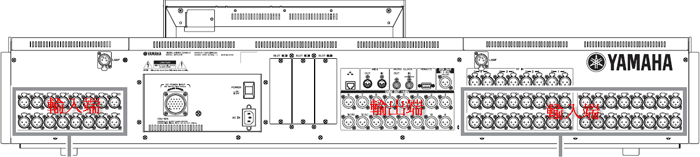

背後全都是 XLR 輸入,另外有3組 SLOT 來提供外卡的 Dir-out or Insert 等功能.
觀察時間比較久些，後來熟悉了，使用的速度加快了，在操作時往往自己的操作速度會超過機器所反應
的節奏，所以呢，當有人使用類似這樣的機器時，切記別心急，人會因為熟悉而升級，機器呢，機器
是固定的，因此就操作與回應的工作心態上，我們必須配合的，它不會來不及讓你調整的。
M7CL 與 PM5D ( RH )，如果這樣比較也許對這些上乘的設備不公平，那麼我為何買了它呢？
以前老生常談的投資報酬，以一場須要 20 個 Aux 的舞台需求活動，PM5D 以上的調音台設備都可以
做到，但是各位都知道它們的投資價格不低的，現在 M7CL 誕生了，搶在 2005 歲末宣告，價格已經低
於 PM-5D 的一半以上，也等於可以滿足一上述的技術需求外，同樣的也節省更多的投資成本，
更何況又不是每一場都一定要PM-5D or 1D！
24 組輸出的 M7CL 內部提供了 8 台的 31 段的 GEQ，或是 16 台的 15 段 GEQ 功能，也就是說使用者
想要滿足任一輸出皆有 GEQ 時，M7CL 可以提供 16 組 15 段的圖形等化器來使用。
那麼其他的 8 組呢？雖然沒有 GEQ，每一個輸出通道都提供了 PEQ 來供使用者應用。
這 4 段的參數 EQ 其實已經足足有餘滿足工作了。
當然少不了的也提供了 Dynamic Processors。

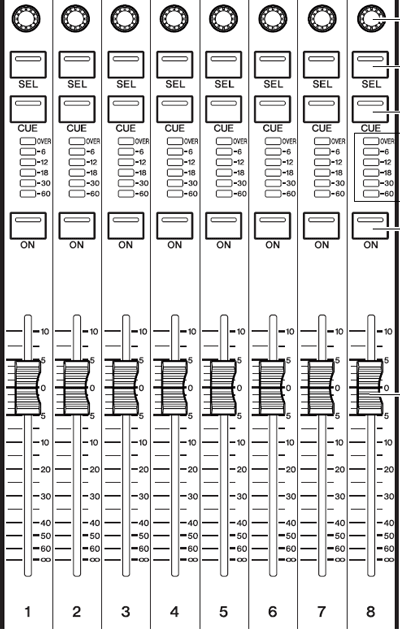

M7CL 也配置了8個DCA的功能，這8組推桿是多功的，可以把有所有的輸入與輸出以 八組為一個模式，召回到這推桿上以供調整非常方便。包括GEQ的頻段遙控也是一樣的。

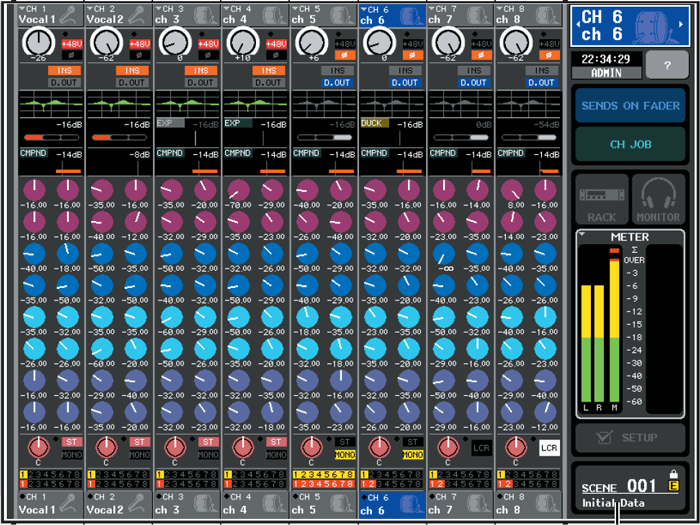

這個畫面是任 8 組的輸入通道觀看,在其每一個圖案全部都是可以觸按進入調整的.
目前是在通道 1-8 的位置
使用到什麼程度，這在工程安裝上可以方便我們的設定，往往以前數位的平台交接後，會有業者操作
不當全盤歸零之類的情形，現在有這權限的設定，可以方便規劃者的應用。
這次的活動一共有 15 團參賽，2 個表演，所以舞台上也是滿滿的裝備，當然也全都是 Yamaha 的樂器、
鼓組、包括喇叭與後級等，一系列的陳列在這次的活動上。`全新的哦，9 號那一天我拆新的鼓、喇叭、
鍵盤樂器等，拆得快樂用得不亦樂乎！
Yamaha 在喇叭上雖然不是強項的主流設備，近年他們與法國 NEXO 關係之後，產生不少的新款喇叭，
這次表演與展示的喇叭就是新的 IF-2112 / 64 的規程，這是工程用的款式，12” 的單體，64 是 60 度
與 40 度的射角。
http://www.yamahaproaudio.com/products/speakers/installation_series/if2112_2115.html
現場一邊使用 6 支，所以總 House Main Speakers 是 12 支 IF2112/64。
在超低音方面使用了 4 支 IS-1118 兩支 IS-1218，在現場我將其等距的排開，然後在舞台的前緣加了
4 支小喇叭做中間聲道近區的人聲補償，我們採用了 Yamaha 的 IF-2205，在表現上清析度還算是不錯
的，在這個二樓的部份我們則再增加兩支 Yamaha R112 的喇叭，
http://www.yamaha.com.cn/cmslive/product/productSearch.jsp
同樣的舞台上的監聽喇叭也是這一款的喇叭，包括 Monitor 自我的監聽一起，R112 的總數量一共是
11 支，其他外場攤位以及貴賓室等地方全都一些主動式的 MSR400 還有一些零星設備小調音台等，
總之整個活動全是 Yamaha 專業器材大會串。

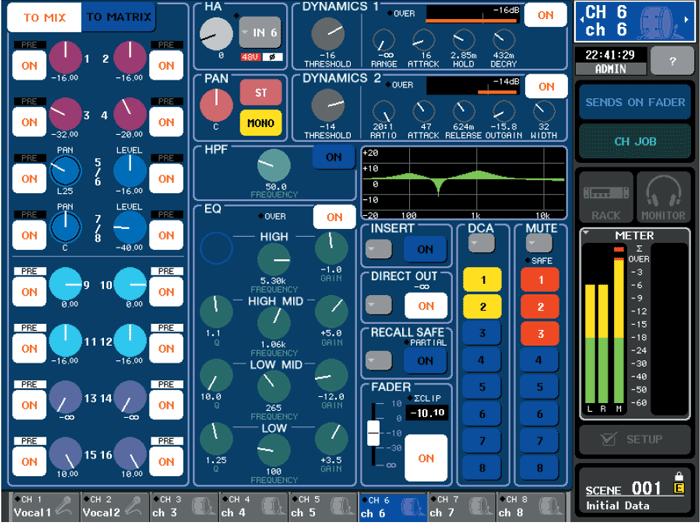

在進入主通道頁面的觀察可以更清楚的看到使用者在通道上所做的調整與設定.
每一個劃面還可以再進去放大觀察的,
這塊面板就是觸控螢幕正下方的中央控制中心
在其正上方的 8 個旋鈕,當任一劃面有處於調整的位置時,
這些旋鈕就是與畫面相互對應調整的.
功率。在新設備第二個要介紹的是 EtherSound
的網路界面，此次的舞台收音一共是 32 個
通道，當然這是儘量將其規劃在這樣的數量
裡，因此在輸入界面上採用了 Yamaha 的
AD8-HR，
http://www.yamahaproaudio.com/products/interfaces/ad8hr/index.html
一共使用 4 台 32 通道，其背後的網路結構
簡單的串接即可。
在 PA、OB、Monitor 這三處一共使用了 6 張
AVY16 - ES 的網路卡，每個位置是兩張，
一張是 16 個通道。
http://www.auvitran.com/view.php?products_AVY16-ES.php
只要網路線拉一拉，每一個工作位置就全都
有訊號了，輸出的 DA 是先採用 FOSTEX 的 NetCIRA 界面，實際 Yamaha 的輸出將會在
06 年的 5 月份與大家見面的。
二樓貴賓與評審的訊號內容藉由 M7CL 來
傳送不同的組合提供聆聽，在這一部份我全
都不用操心，因為 Yamaha 的蔡明峰老師
直接利用 EtherSound 的遙控軟體來設定這
一切的聲音組合，其中還有一台 DME-32
System Consists，這是一台設備系統的整合
工具，它可以滿配到 24 In / Out，
你可以將其設定成 24 台 GEQ，或是喇叭
處理器、效果、分配………….功能太強了！
當然 House 喇叭的分頻就在這裡完成的。
整個舞台與系統連結完成後真的沒幾條線，還有一個不錯的新產品就是 SUBKICK 這個東西是
Yamaha 設計給鼓組裡大鼓收音補強用的，初次拿到它時會以為是一只小小鼓，其結構就一只 8” 的紙盆
坎在木框裡，各位別懷疑，它就是一只 8” 紙盆的收音麥克風，動圈式的，靈敏度在 -47 dB / uBar
相當一支 sm58 的麥克風靈敏度，頻率響應是 50~2 Khz。
在沒有調整 EQ 下，收到的是肥壯的低音感，與原有的大鼓麥克風相組合後可以得到很完美的大鼓
音色。使用時可別擺太進哦，低頻反而沒了，它的擺設距離從 10~20 公分裡就會得到很好的感覺，
尤其把它送到 SubLow 之後更是絕配！

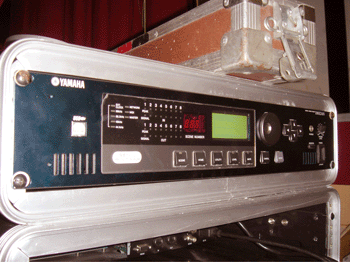

DME-32 系統整合設備

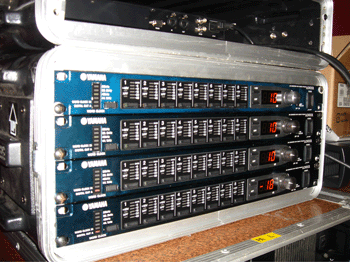

輸入裝置 AD8-HR

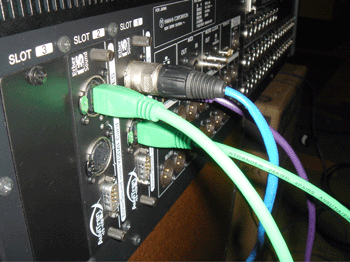

在調音台上的插卡,AVY16-ES

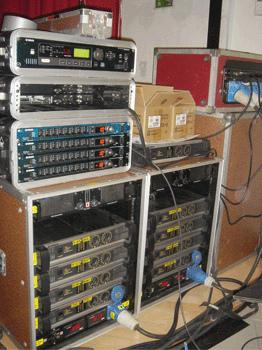

Yamaha P-9500+9501 後級
在顛覆這圈子的傳統結構，當然啦，06 年的市場將會是數位滿天下，
結尾我要再謝謝蔡明峰大哥與簡錫杰課長，讓我機會參與此次的新品應用的活動，讓大家的數位應用
得到一個新的體會，謝謝了。
從 Yamaha 的產品裡各位也應該不難看出未來的訊號傳輸與調音台還有那周邊的數位元件將會把大家
的思維攪得天翻地覆！享受科技吧各位。
吳榮宗

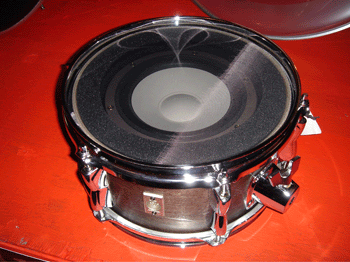

SubKick_SKRM100

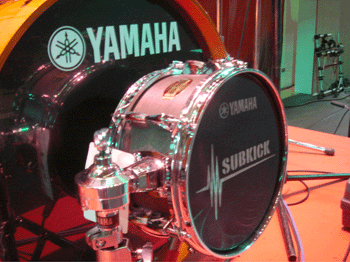

使用的情形
超低音與主喇叭

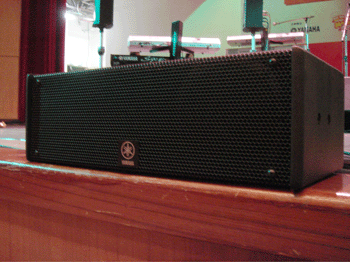

中間前緣喇叭 IF-2205

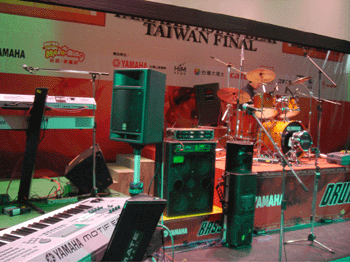

取代 Key amp 的 stagepas 立體帶功放哦
