電視即時播出的作業裡，這個工程算是不小了，由於 Jeff 工作時間上的不便，背起了行囊再度來到南京
仙林大學城裡的體育館，實況播出的節目將在這兒進行三個月，節目的內容咱們就不去詳述了，主要的
角色是揚聲系統，
d&b audiotechnik 這個喇叭內行的都知道它是什麼樣的，早在多年前我就注意它很久了，每次我到德國
時，在 d&b 的攤位上總是排徊多次，它真的很好，但是在投資上掐指一算後，總是讓人怯步，因為它很貴，
更何況是租賃市場正落於低檔的台灣，不說這悔氣的了，就讓我來把這等超級喇叭 10 天的使用
心得與各位分享一下。
_

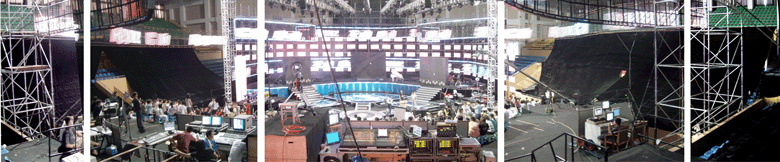

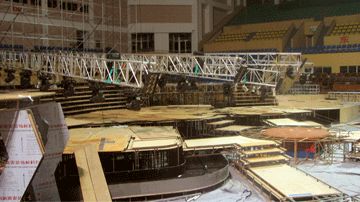

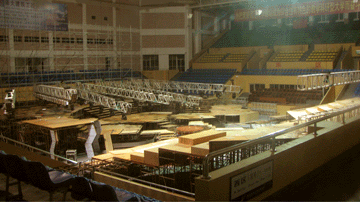

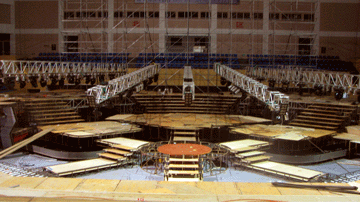

這是面對大現場舞台的右邊高處拍攝下來的。

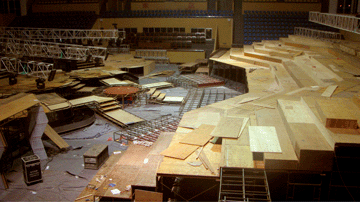

這是大現場舞台的右邊拍攝的。

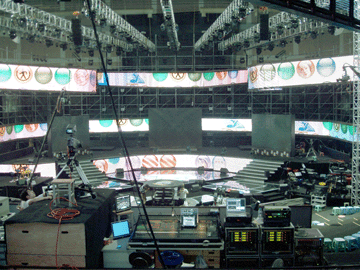

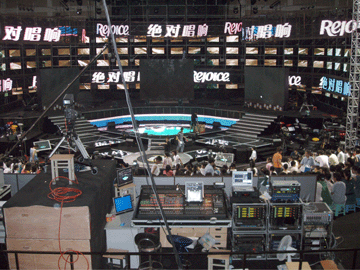

這是站在調音台位置拍攝下來的。
這是面對大現場舞台的左邊拍攝下來的。

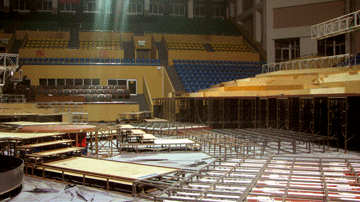

這是舞台前方延伸出給評審團的位置。

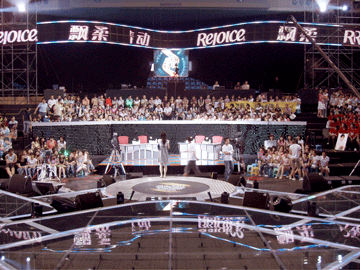

這是觀眾席極邊拍攝下來的。
資料，到了現場才不至於不知所措。
d&b 的喇叭設備，這是一套全新的與科學的揚聲系統，也是全大陸裡首先將 d&b 喇叭帶進電視台內。
在大現場裡，主要的揚聲系統是，
主喇叭 Q1 橫向喇叭，一共 12 只，每邊 6 只，從圖片上可以看出一些外型，
http://www.dbaudio.com/pub/live/Q1_Manual_2.1EN.PDF 可以下載到 Q1 的資料，
_

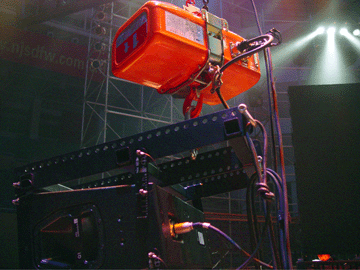

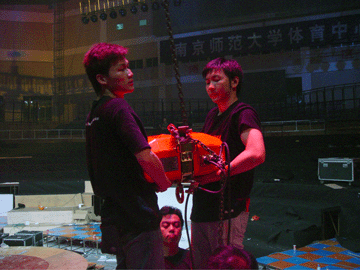

好不容易找到馬達的吊點。

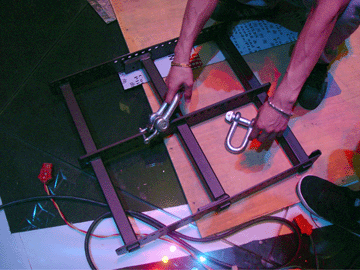

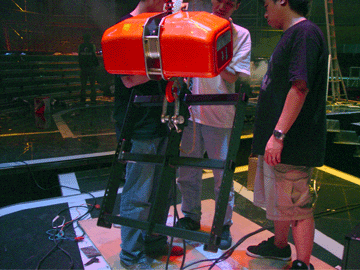

簡單活用的 Q1 吊框。
已經上框了。

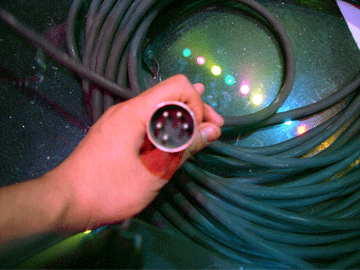

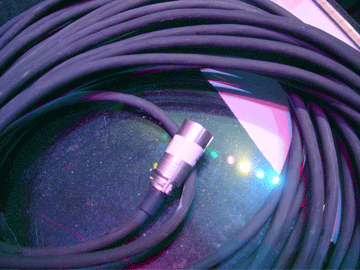

這是 d&b 所採用的 5-pin 喇叭鐵頭。
5-pin 喇叭鐵頭另一張。
喇叭側面的角度片連接。

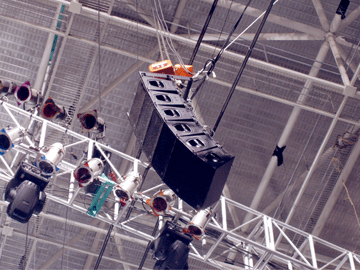

這是吊上喇叭後的情形。

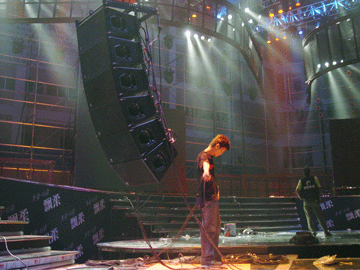

這是六只 Q1 喇叭上架後的情形。
1m ( D12 的功放 )，它的內部有一組分音網路，所以呢，從前級輸出到 D-12 功放後，
D-12 只要一條喇叭線給 Q1 喇叭即可，不用再幾音路數條喇叭線的煩惱。

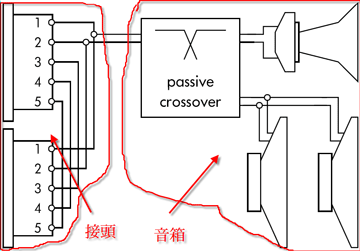

也從圖片上看到結構，Q1 原則上是個兩音路的喇叭系統，採用傳統的被動分音網路，一般人包括我都會
認為這樣的網路結構會耗損一些能量，呵！稱奇的是在 d&b 的喇叭上卻感覺不到，這算是德國人的科技
利害吧。http://www.dbaudio.com/en/systems/q_series/q1_/
_

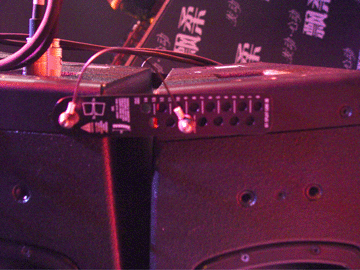

這是 Q1 喇叭接線情形。
再說清楚些為什麼這德國佬的喇叭這麼驕傲，
我們拿一只相近的 MARTIN W8LM 來看看不同處，
使用一只 W8LM 必須用到兩台 1000W 的功放如此
可得到131 dBSPL / 1m 的音壓能量，當然別忘了
還要一台電子分音器哦，回頭再看一下d&b 的 Q1
喇叭只要一台 D-12 的後級功放即可得到139 dBSPL！
若不是親耳聽到與用到，我真的是不會相信的，
http://www.dbaudio.com/en/systems/amps/d12/
那麼 D-12 後級是什麼來著的？
_
這台數位處理條件全都擁有的機器硬是要知道它是多少瓦數，它不過是 750W / 8 歐姆，1200W / 4 歐姆，
怎麼會這樣好的效能呢！從螢幕上可以看到數據的顯示，在沒有訊號時，阻抗值是 255 歐姆，幾乎是沒
消耗能量的，當訊號輸入後，依電平值大小，這負載阻抗值立刻變化 35、16、5、70……這就是應驗喇叭
線圈非純電阻的證明，依頻率的不同在消耗能量上在阻抗上是隨時不一樣的，德國佬有你的。
_
Q1 喇叭。
這是從控台正後方拍 Q1 喇叭。

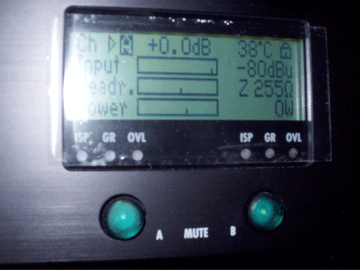

這是 D-12 後級正面板上的資訊顯示。
這是 Q1 一邊喇叭的 D-12 機櫃。

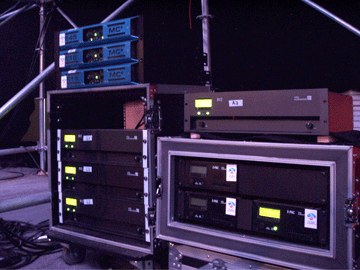

這是 Q1 喇叭另一邊的功放。

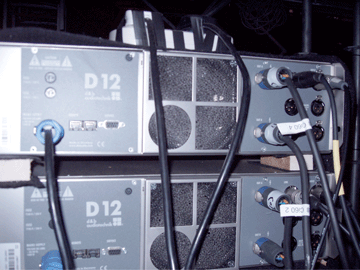

這是 D-12 後背板。
單 18 吋低音喇叭，在這體育館裡一共使用了 8 只 Q-SUB，這次的使用是沒有飛上去，而是安置在舞台
前方兩邊的小角落裡，因為地形地物的關係，超低音沒有發揮出應有的效果，不過呢，我在每天檢測喇叭
的過程上，曾使用粉噪而且是超大量的電平！給予瞬間的爆發反應，那種扎實的能量實在讓我好想用它
好好的做一場演唱會啊！
怎麼不吊上去呢？如果飛上去了，相對的長度多了，我們要讓 Q1 的有效含蓋面增加時，勢必要把高度往
下移，在鏡頭上，現場那兩套長臂的攝影機將會不好作業，所以我們才作罷的，必竟這是電視節目，
一切以螢光幕最後的視覺為優先。
當然喇叭不同的位置就有不同的放送時間，我們從 SIA 軟體上得到的距離數據，剛好利用 Yamaha PM5D
上各輸出端口的延時調整功能來匹配這一時間差。
_

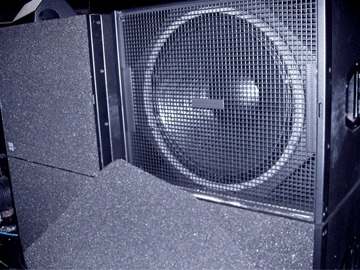

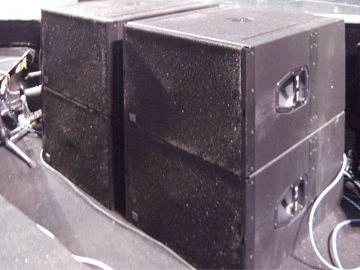

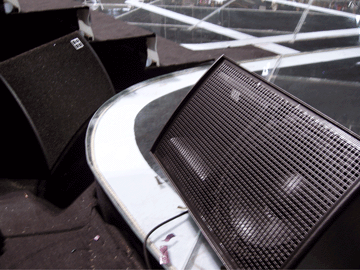

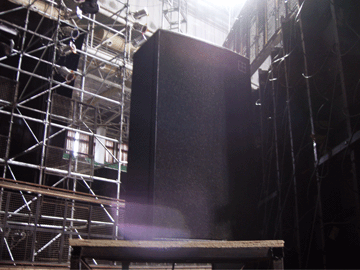

這是 Q-SUB。
單一只+ D-12 = 133 dBSPL。
Ci-60、Ci-80、MAX、MAX-12 等喇叭，
http://www.dbaudio.com/en/systems/monitors/max_/
http://www.dbaudio.com/en/systems/monitors/max12/
http://www.dbaudio.com/en/systems/ci_series/ci80/
http://www.dbaudio.com/en/systems/ci_series/ci60/
MAX 系列是同軸的斜背喇叭，單 MAX 是 15 吋 + 2 吋高音，若加上 D-12 功放有 135 dBSPL 的音壓能量！
怪怪，這不試一下怎會舒服呢！拿了 shure 的話筒就直接送了，一路探摸下來真是不得不配服啊，聲音
很好聽，樂隊老師 ”愛森” 一直不斷的稱讚著，還想帶走呢。
就聆聽上 MAX 與 MAX12 的感覺在 Vocal 上沒什麼大的差異，兩者的聆聽值與瞬間的爆發力全都是上乘的
等級，再簡單的說明，如果今天有一傳統舞台，在前緣須要 8~12 只的前緣返送監聽，首選將會是 d&b 的
MAX 系列，太好調了，太平均了，順提一下，這次舞台上的返送喇叭，一個子的均衡器也沒用到過，
從頭到尾也沒安裝過，還有，功放是使用 MC 平方的 E-15，完全沒有什麼處理的，E-15 在 8 歐姆的架構
下只有 425W，橋接時竟然有 1500W / 8歐姆！這是英國科技，
另外的 Ci-60 是帶有一只 1.4 吋，40 度 x 65 度等量等向號角以及12 吋單體的喇叭。使用它的感覺，
高頻比 MAX 來得突出些，而且很有力量，巧得是舞台的後區是近 1 米 5 高的台子，鏡頭原因我們不能擺
在台上，只能放在台下朝上打，Ci-60 的特性剛好幫到這樣的忙，其實在其同款 Ci 系列裡還有一個 Ci-45
才是最配的，只是這次現場沒有，不過 Ci-60 已經能夠擔負這個任務了。
_
單一只 MAX 同軸喇叭。
現場兩只 MAX 提供給評審席現場聆聽。

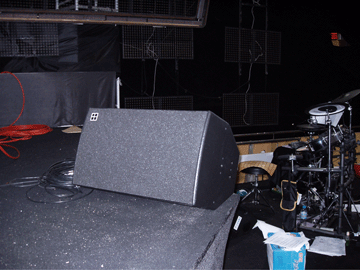

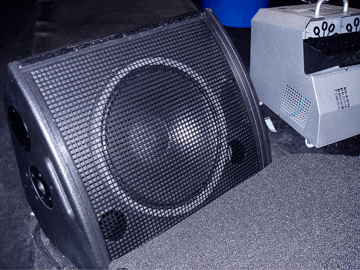

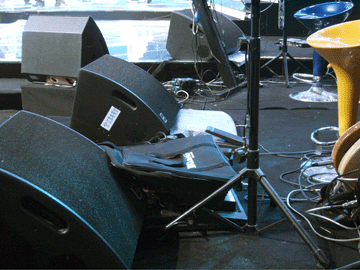

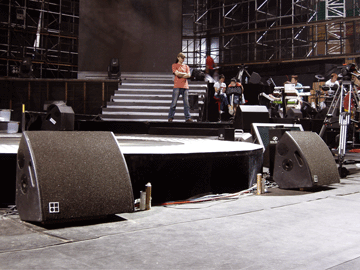

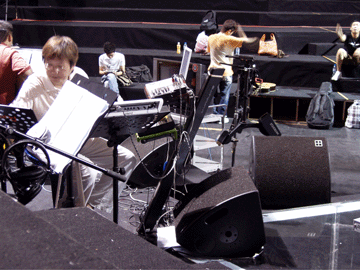

樂隊席間的 MAX 監聽。
吉他手與貝斯手的位置 ( MAX )。
舞台後上方極兩側的 Ci-60。
舞台第一層往第二層打的 Ci-60。
舞台上兩塊螢幕後方補償的 Ci-60。

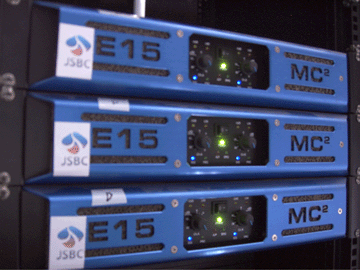

英國貨 MC 平方的 E-15。
因為 Q1只有 75 度之故，那麼在這比較寬的舞台，在它的兩極邊近區的地方，這唇齒音確實是少了，
因此在極兩側的柱子上，我們使用了這小喇叭 Ci-80 是因為它只有 8 吋，然後是同軸的，又因為錄影的
現場，一台 PM-5D 同時間的要負責現場，也要負責樂隊與台子上的監聽內容，我們必須在調音台旁安置
一只系統監聽喇叭，很不幸的沒啦！因此 Ci-80 又被派上用場了。
使用的功放是 E-PAC 小尺寸的外型，http://www.dbaudio.com/en/systems/amps/epac/
300W / 8 歐姆，很夠用的，原先覺得只不過是個 Cue 沒什麼能量可聽就好，當我在排練時，Cue 到鼓組的
MIX 端口，哈！那動態之美的真不知怎形容，我很懷疑真的只有 300W 嗎？那個強壯短捷的鼓聲，你不去
看那小喇叭還會以為是 12 或 15 吋的喇叭發聲呢。
一不做二不休，拆掉！看看它的構造是什麼來著的，各位忘了跟你們說，以 Ci-80 小喇叭來說，它很重哦。
_

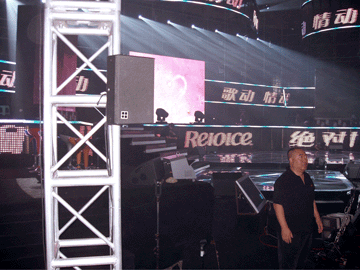

掛在左右兩側的 Ci-80 ( 很大聲的 )。

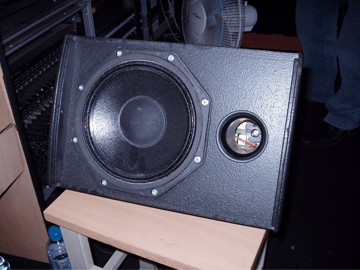

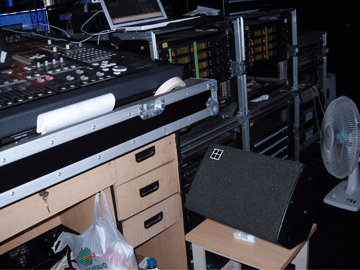

放在調音台旁充當監聽喇叭的 Ci-80。

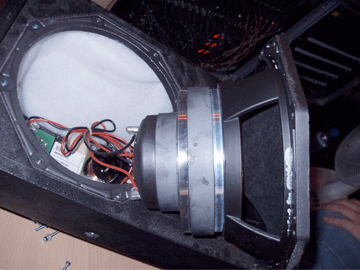

拆掉面網的 Ci-80。

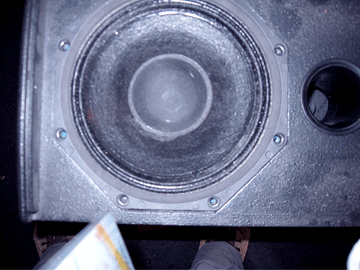

Ci-80 同軸的單體 ( 很重 )。

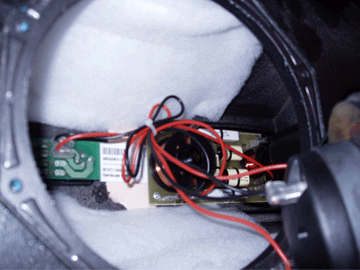

在其內部所配置的被動式分音網路。
各位有沒看到中間的十字子彈型號角。

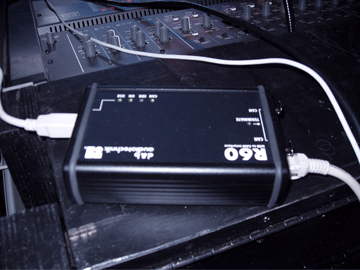

我們就可以把所有的功放一台台的串接網路線之後，拉回到一個整合的小轉換盒，就像一顆 DI 那麼大而已，
稱為 R-60。
http://www.dbaudio.com/pub/live/R60_Manual_1.1EN.PDF
非常簡單使用，你應該知道的，頭腦思維四方形的德國人不會把東西設計到考倒人的，肯定是要方便，
R-60 是利用 USB 與電腦相接的，因此安裝一個 R-60 的 USB 驅動程式即可使用，同時在電腦上安裝一個
軟體稱為 ROPE C v 2.0
http://www.dbaudio.com/pub/live/ROPE_C_V2.0.X_Manual_EN.PDF
就可以輕鬆的控制所有的功放，這軟體能做到什麼呢？
可控制電源、靜音、組群設定、等化曲線調整、能量電平觀察、增益控制、延時控制、高低通等，還有很多
的設定哦。各位可以下載它的資料來參考參考，就這次的現場應用，我只連接一台來瞭解與組合就可以發現
到它的方便與安心。
在其它相關的設備上，使用了 Yamaha PM-5D、SHURE UR-2、AKG 的鵝頸麥克風、BSS 的 DI 等等，
有很多的知名設備，我不多說，各為看圖吧。
_

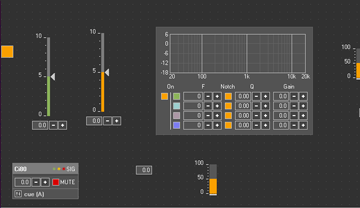

圖左是一般在軟體內的應用設計畫面
圖右是 R-60現場實際應用的畫面。

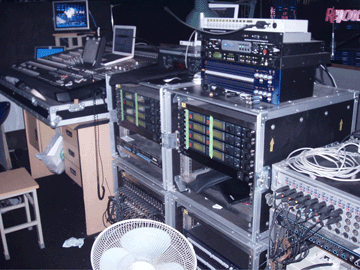

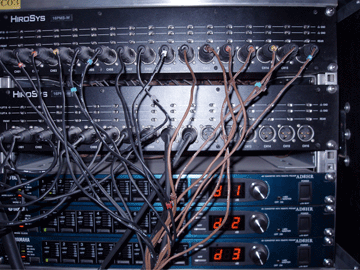

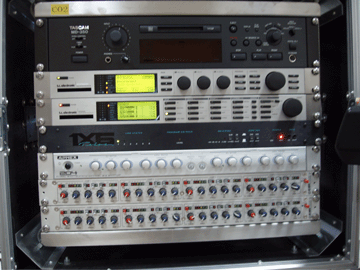

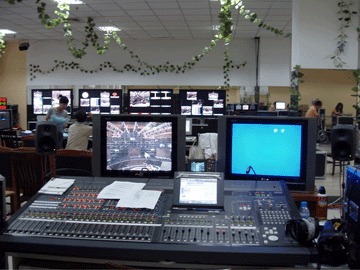

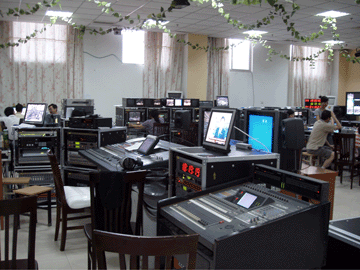

成音控制室裡的周邊設備。
各位有沒看清楚,這是 PM-5D RH 哦。

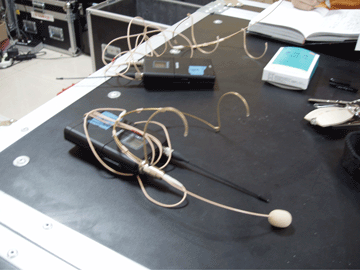

DPA 的耳掛麥克風。

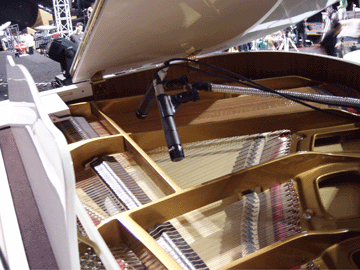

現場救急用的 SM-57 充當鋼琴收音。
成音控制室的另一個角度。

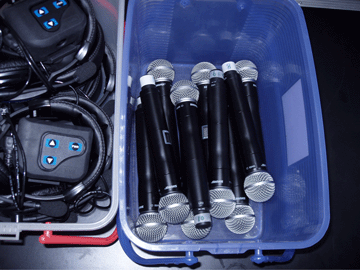

這是 SHURE UR2 的手握。

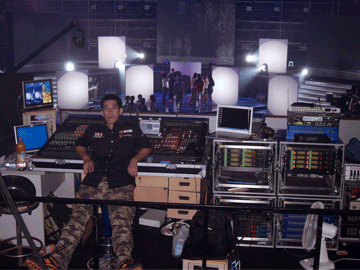

調音台後方拍攝。

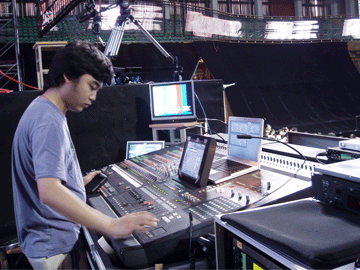

現場調音台的一角。
一個把物理科技完全實現的系統，在這 10 天裡瞭解到它的好，若以武俠小說來比喻，d&b 喇叭，其貌不揚的
平凡再平凡的一個人，完全不被注意到，萬萬沒想到它卻是武功蓋世，壓倒群雄啊！
這喇叭系統傻瓜到不行，沒有那複雜的懸吊規定，沒有那考倒你的訊號處理器，沒有那會接錯音域的問題，
後級功放少了，問題就少了，一個陣列系統的建立到使用時，我算算應該屬它最快吧！
一只 Q1 喇叭加上一台 D-12 功放，竟然我的 MARTIN VRS-1000 要兩只，1000W 功放要三台才能跟它抗衡！
那麼各位就更可以去揣摩 d&b 另一款中型的陣列了，
http://www.dbaudio.com/en/systems/j_series/j12/
http://www.dbaudio.com/en/systems/j_series/j_sub/
這真是科學啊不用懷疑它的聲音，真的沒話說的，動態好得很。
我知道很多的人聽說過 d&b，但也更多的人不知道這個牌子，原因是這德國人只賣識貨的，硬得很，藉由此次
的報告，大家又瞭解一款蓋世喇叭了。
吳榮宗
_

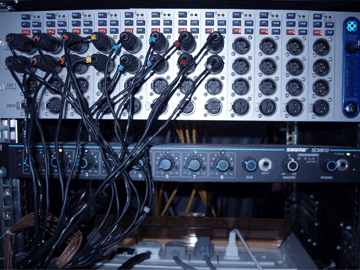

訊號分配器,Yamaha 話放。
提供給評審麥克風的分配器 KT.。

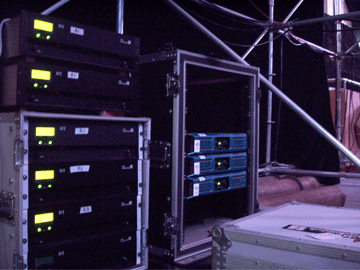

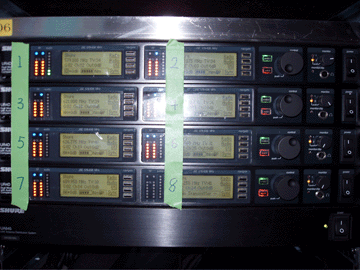

SHURE UR2 接收器 ( 兩櫃 )。
開播前,周鑫偉正在通道檢測。

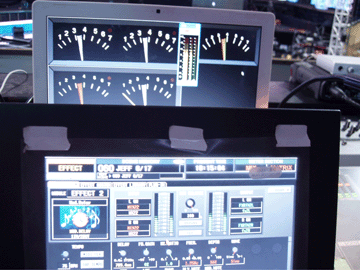

我的電腦拿來充當類比的 PPM4 規格錶頭。
現場 Jeff。

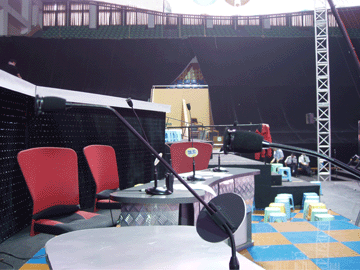

評審的麥克風。
