新的MULTI CABLE SYSTEM
	新的，經濟實惠的 EtherNet Format 取代傳統的 Multi Cable，已確切的可以大膽的使用在現場了！ 話說 2005 春夏之季，也就是去年的事，我採用了一批 AVIOM 的網路訊號傳輸系統，目的是要來取代我那 舊有的 Canare Multi Cable System，可是當時的機器算是第一代的運算晶片，噪音底層過高，為了這件事， 新加坡總代理都還飛到台灣，也來到我的公司認真面對這樣的一個問題……. 今年 aviom 更換掉晶片後，也增加了 25pin D-SUB 的匯接排，讓這網路工具的輸出阻抗變得更加標準， 當然的，噪音層自然是修正了，所以呢，我利用它 1U 就是 16 通道之便，安置它們在 FOH 輸出與功放之 間的訊號連接，由於採 EntherNet 格式編碼，在控台這一邊的機器編號是 AVIOM 16 / i，在功放這一邊的 則是 AVIOM 16 / o，我們所製作好的 Cat-6 網路線是 120 米，輕鬆的拉完，不用像以前還要找到好的動線， 避開燈光線之類的技術問題，這傳輸的頻率很高，不受電源 60 Hz 的影響，所以建構系統很快的。 _

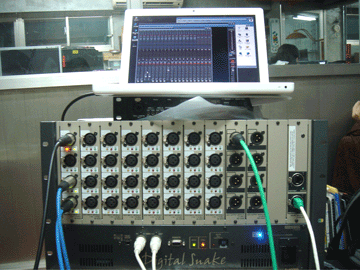

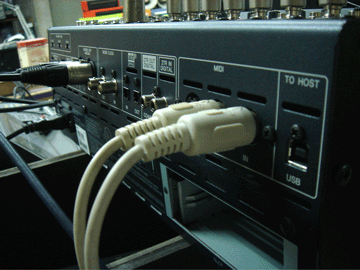

	利用 REAC 的MIDI傳輸結構，遙控了200米遠的01V96調音台。		YAMAHA 01V96 的 MIDI in / out。

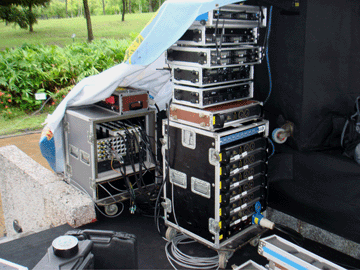

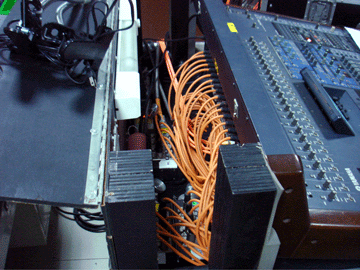

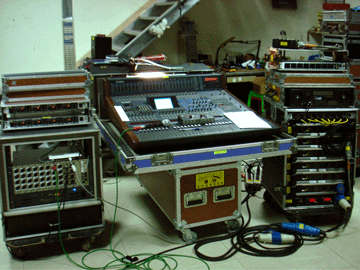

	所有的設備全上櫃準備出場了。		輸出的訊號是 Line +4 dB，全部接成 Line in。
	好的，那麼在舞台上主訊號與控台輸入，與錄音部份的訊號系統則是採用 Roland 一個研發多年的 EtherNet 結構，稱為 Digital Snake，這個連結的名稱是 Roland EtherNet Audio Communication 簡稱 REAC。 一套建構是 40 通道，32 輸入，8 輸出，然後可以無限增加分配 ( 32 通道 )。 主機 S-4000S ( 32 輸入端 +8 輸出端 )。 子機 S-4000H ( 32 輸出端 +8 輸入端 )。 當然你也可以都買 S-4000S 來形成主子系統，去調整 20 入 12 出，層疊上去可以 40 入 24 出、64 入 16 出 等組合，唯投資成本就升高了。 OK，各位請看圖瞭解，這次的活動，樂團本身有攜帶美奇 24 通道的硬碟錄音機，因此我們也就是使用了 兩台 S-4000H 一台 S-4000S 主機來構成系統。 Roland的系統很簡便，簡單到什麼程度？你把它們各當成電腦來看待，兩者相連，即單機對單機，等於 使用P to P，網路線就用交錯的 ( Crossover cable )，這樣的連接長度有 100 米長的傳送限制，當我們有 多點分配時，只消使用一般電腦網路的自動交換分接盒，它能夠支援 1000BASE-T transmission speed ( IEEE802.3ab,Gigabit Ethernet ) Support for 100BASE-TX devices ( IEEE802.3u,Fast Ethernet ) Bidirectional ( Full-duplex ) communication _

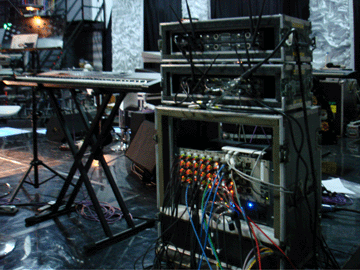

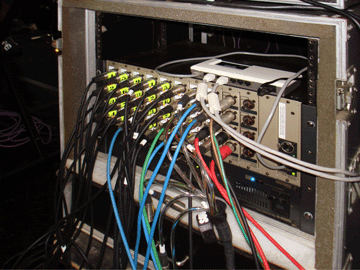

	在 TVBS 錄影節目裡，S-4000S 主機插滿。		我們隨意安置在 Kb 手旁，上頭是 shure U4D。

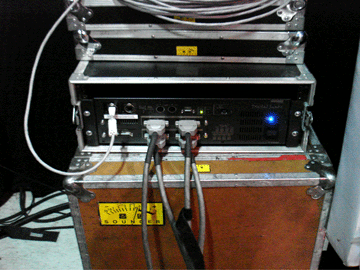

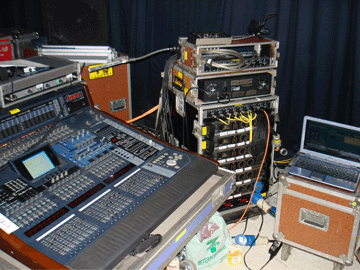

	棚內 Monitor 系統，S-4000H 就在側面。		第二台 S-4000H，提供給副控一模一樣的訊號。
	所以，這樣的元件，在一般的電腦商場都買得到，也很便宜，當有兩台以上的組合，我們就可以採用一般 的直接網路線 ( straight-through ) 採用直接平行線，可以突破 100 米的限制，兩台以上的連結，其中一定 只有一台 Master 主要的，一台 slave 第二、次要，無數台的 Split 分接、分配。 而這 8 組的 in / out 也僅止於 Master 與 Slave 端的使用，很簡單的。 其實在我拿出來現場使用前，在公司我就不斷蹂躪糟蹋它，以不可能發生的行為來組合與試驗，像是最會 碰到的瞬間斷電然後又復電，故意拔掉網路線再插回，切換主僕之間的地位等，還有就是一個最重要的， 我們讓它曬了一個下午！那一天好像是 32 度吧，鎖在 Rack 裡就推出去停車場，接了幾支電容麥克風， 聽了一下午車水聲………………..故意把它搞掛啦之類的無聊行為。 巧的是正式上場又遇大雨！水氣一堆，帆布也蓋得不透的，這東西也挺過來了，算是耐用，這樣還不可， 攝影棚裡的錄影工程，我們也用上了，然後接連的一般飯店 Event 的場子，什麼樣的場子內容，我們都去 迎應看看，一連下來做了三場的活動，公司的同仁們回來後都大談輕鬆啊，尤其是收線的時候真快， 我們決定去訂購一些捲線盤………………… ..

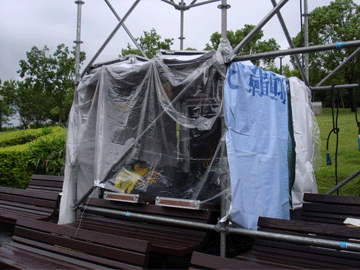

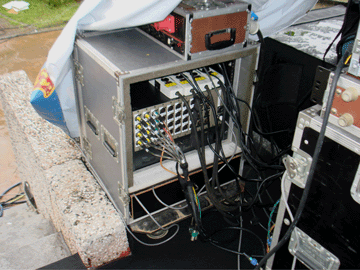

	下雨的場子總是遮遮掩掩的.............		正在工作中的 S-4000S。

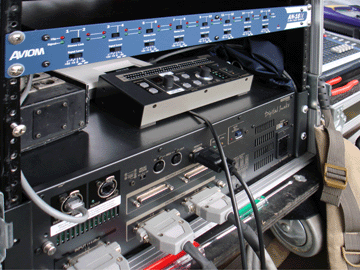

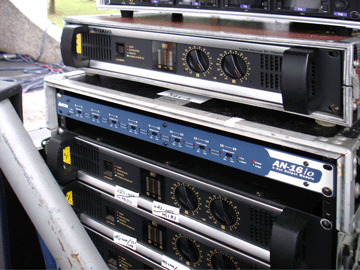

	這是調音台旁的組合，上頭是 AVIOM 16 / i。		這是功放部份的組合，上頭是 AVIOM 16 / o。

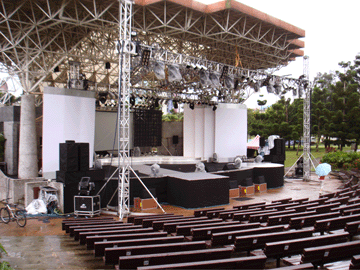

	下雨的大安森林公園現場。		哇哈哈 超級無敵 PA 台。
	也差不多說完了，一口氣三場節目把這兩種機器全都操過，就價格上是一般大眾能夠接受的，EtherNet 的 系統現在太多了，在這麼多的產品裡，我會挑出這兩種，各位都很清楚是什麼原因了，只要能夠工作的， 正常的，就是好的設備，若是有意投資的同好們，還是要想清楚哦，這些系統通通是供電的，萬一沒電了， 是全盤皆掛的！所以不段電系統將會新 Multi Cable 的基本配備之一的，更換這樣的傳輸架構後， 我不用當心那擾人的電位差， 我不用煩惱 Cable 現場損害的突發， 我不用擔心屏避老化， 收線時間也快了，特殊場子，我甚至連網路線都可以消耗不要了！ 至於優與缺之別，大家動動腦吧，必竟錢是放在您的口袋裡。 _

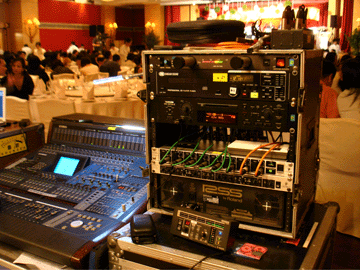

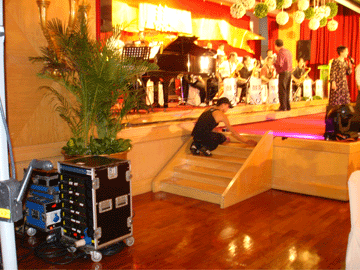

	國賓飯店的 Event，機櫃背後還有一台 aviom 16/ i。		功放的上頭是 AVIOM 16 / o。
