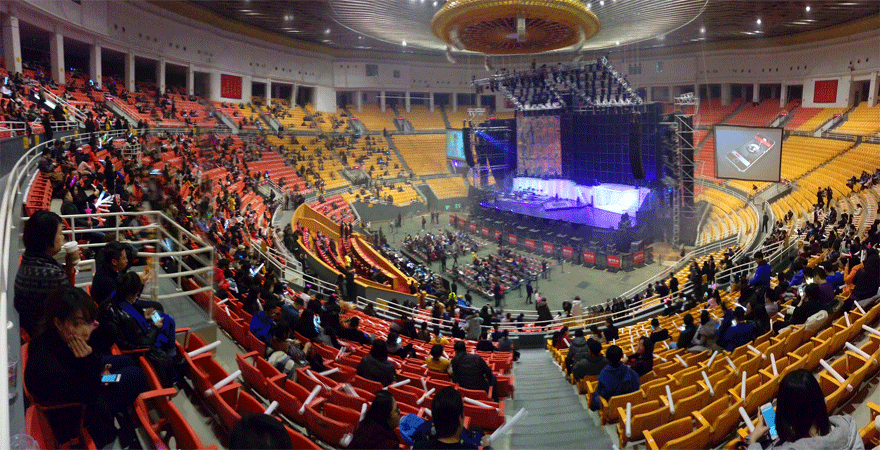

楊宗緯演唱會_北京工人體育館觀眾進場。
_
楊宗緯的在北京這趟的演出行程裡，聲音硬體設備由自己的老東家 穩立音響總負責，現場擴聲系統使用 d&b 的線陣音箱，
整個系統調試上在非常快速與成熟的步驟之下就修正完成，我的量測工具都沒有安裝啊！
同好們或許對於這款音箱都已有相當程度的暸解了，但是對於充滿好奇的新朋友們，筆者拍下一些臨場的圖資，對於 d&b
音箱的認識能有一個輪廓，然後看看這款音箱調整的過程就能知道德國電聲技術的純熟與優越的文化基礎。
_
在吊掛過程同時擬算射角與高度。
_

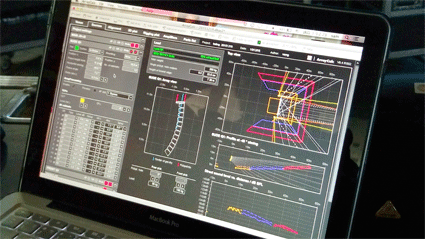

ArrayCalc 可以平面、立面、三維觀察，類似於 EASE。

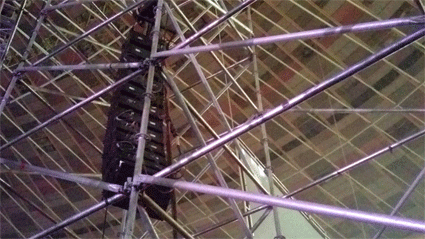

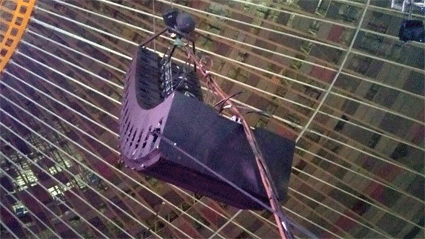

主喇叭 J8+J12 吊掛。
_
側區喇叭 Q7。
_

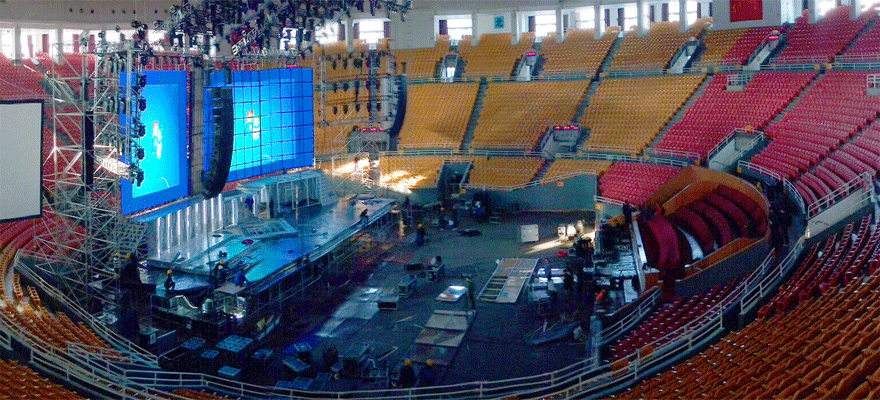

北京工人體育館現場作業一景。
_
擺設，ArrayCalc 擬算能夠進行豐富的計算，讓人驚豔喇叭從吊掛到調整過程是這麼簡單。
聲壓涵範圍與系統動態餘裕都能提供三維的觀察，觀看擬算內容到都覺得它就是一份 EASE 的簡單版，筆者在空餘時間
還拿它來確認低音時間的擺設計算，這對於僅是要丈量低音位置擺設所形成的涵蓋面與波辦，ArrayCalc 似乎也是多種
擬算軟體裡另一個選擇。
ArrayCalc 還可以繪製提供資料列印加強討論過程的科學客觀程度，這套程式可運行在 PC / MAC。
_

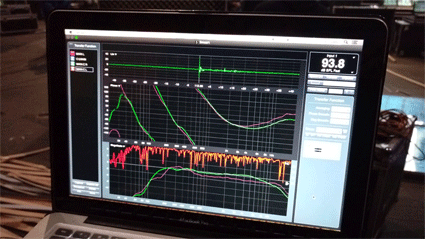

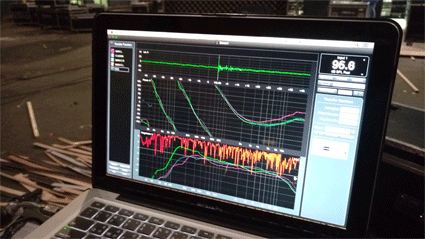

經過喇叭，系統得到現場的量測資料，曲線都未調動。
_

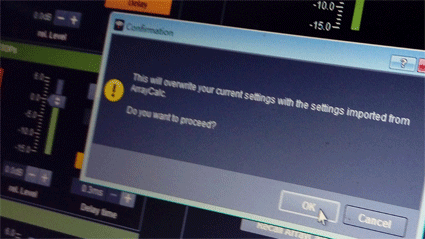

將所量取的現場資訊丟回去覆蓋先前預設的資料。
_
看到神奇的傑克了嗎！那是 d&b 自己調整的。
_

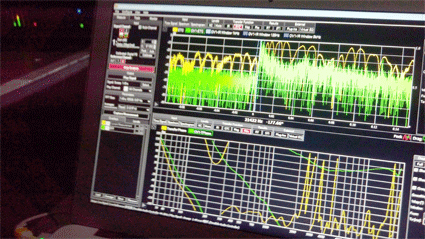

遠端疊加的曲線，必須修正多出的低頻。
_
修正之後的曲線。
_

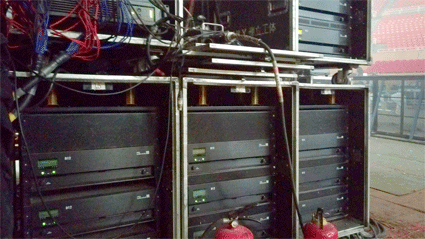

D-12 後級放大器。
_
SUBLOW Alignment
調整超低音與主喇叭位置達成時間一線化的方法非常多，d&b 超低音應用非常的豐富，本身就是 cardioid 的設計，可以
將內部反置的單體關閉就能成為傳統的低頻音箱使用，觀看擬算圖資在其中的一頁寫著 Alignmemt，對於主喇叭與超低音
在現場的位置將其數據填入，ArrayCalc 可以將它們之間的時間位置提供調整參考，當然啦，這不是一定的數值，依此次
的操作當擬算的時間填入之後，超低音的相位曲線就已經出現貼近主喇叭的位置了，這些微的時間差最後就以現場的調整
為優先，為了這個時間的複算，筆者打開了 SysTune 做時間位置的驗證，結果是讓人放心的。
工體這一站的演出我們將 J-SUB 一字排開加上箱子本身的心型指向的特性，舞台上的低頻駐波並沒有那麼的明顯，演出
內容與型態的不同，現場低音本身也沒開得那麼大聲，舞台是乾淨的，歌手總彩過程沒有為了聽的問題提出技術要求，
耳機內的混音平衡是被信任的，這要謝謝 穩立的 信瑋老師把關返送音箱的聲壓值。
_

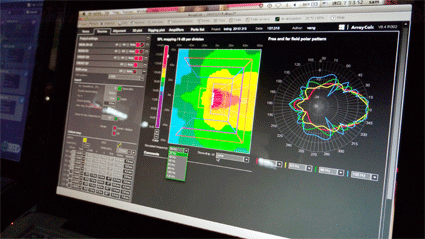

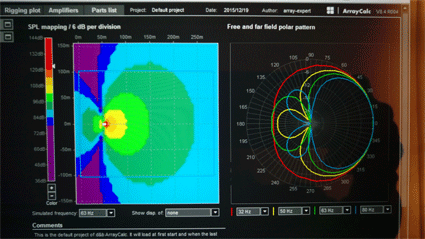

低頻指向參考可以這麼看得，。
_

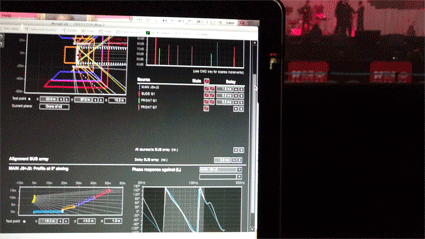

時間位置調整擬算參考，麥克風位置自訂。
_

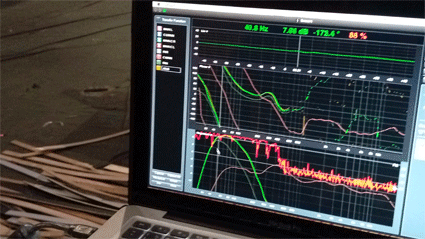

超低音相位現場實際調整。
_

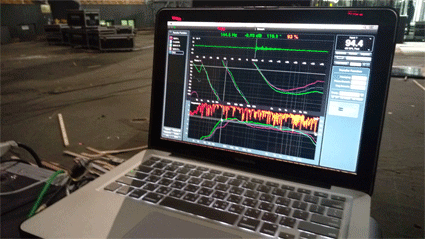

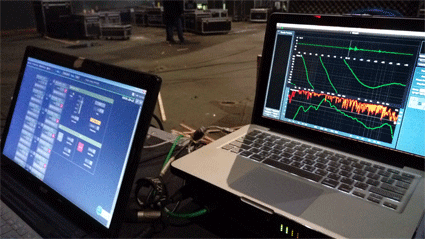

使用 SysTune-pro 驗證。
_

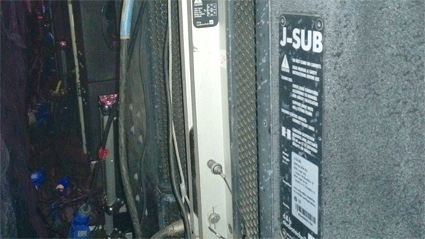

d&b-JSUB 的超低音箱。
_

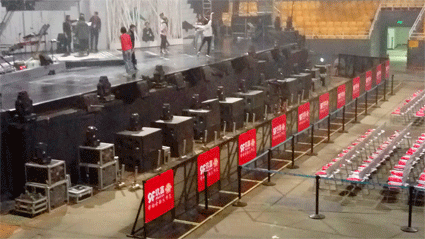

在舞台前呈一字排開，往前指向性增高。
_
很多音響同好們在提升自己術科過程，總是瓶頸當頭，無人可問，以現場低音箱子擺設總是沒有一個科學客觀的憑依，現在
對於低頻箱子的應用擺設，透過 ArrayCalc 試算都能夠得到位置的涵蓋結果，雖然它是以 d&b 音箱為主要擬算，但巧的是
我們使用他們其中一個傳統雙 18 吋的低音箱子-B2 SUB，幾乎各家喇叭廠商的低音箱子都有這樣的產品。
將 B2-SUB 導入就可以擬算觀察低音所提供的能量分佈非常方便，這個數據絕對有效於同類型音箱的。
下方兩張圖例是從安裝到列出這兩張擬算結果，不用費心力的直接填入數據使用，20 分鐘內就能夠得到所需的資訊，
筆者試算了 End Fired Array 產出的數據結果是可以被信任接受的，可以計算 1/3 OCT 100Hz 以下的頻點，而且能夠同時
觀察四組低頻分佈圖資，在低頻的計算上真的是方便的一個擬算工具，解決低頻能量的分佈方法很多種，這個方法算是一個
零費用就可以解決工作上的誤判，真的是造福音響群。
http://www.dbaudio.com/en/support/downloads/category/detail/software/array-calculators.html#ssch-db-downloads-category-228

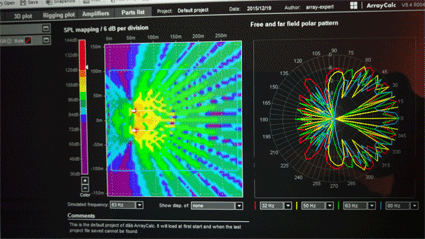

End Fired 中心頻率計算。
_

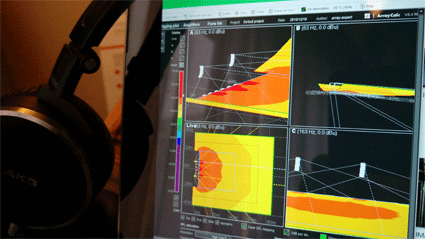

舞台兩邊的使用擬算。
_
演出過程控台雖然並不是在正中間位置，不過這樣的偏台混音是身為調音師必經的過程，瞭解音相的問題就不會操心現場
這樣的狀況，另外整套系統被調整與標準化之後，偏移這麼些位置並不會影響過大的混音質量。
補寫出這段是因為很多同好們都會提問偏台的困擾問題，實際上就是掌握住音相的寬窄程度即能迎刃而解的，未來有機會
我們再來分享這方面的主觀應用。
最後要說的是 d&b 的 J、Q 系列這麼十多年下來了，仍然在一線的巡演市場能有它的堅固的一席之地不是僥倖隨便的，
兩音路的設計確實有其高深的科學，干涉低，簡單明確，對於它音相的忠實度與常期使用性價遠超過 K 系列的表現。
D12 的後級這麼久的產品仍是如此受用，現又產出的 D80 據說是神器來的，期待與它的邂逅。
這次能在北京這一站透過 穩立音響的系統技術分享，再次更進一步的窺探整個 d&b 系統的建構還有 ArrayCalc8.4 版
的強力擬算功能，謝謝。
20151219_BeiJing

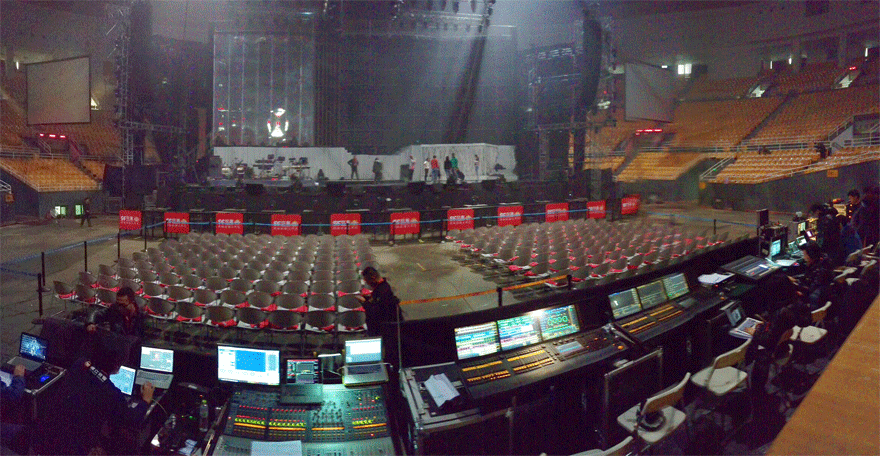

控台一景。
