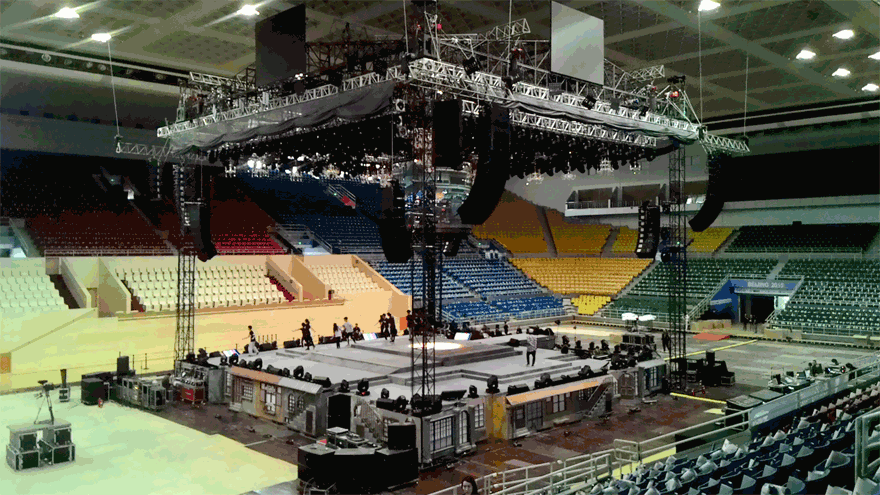

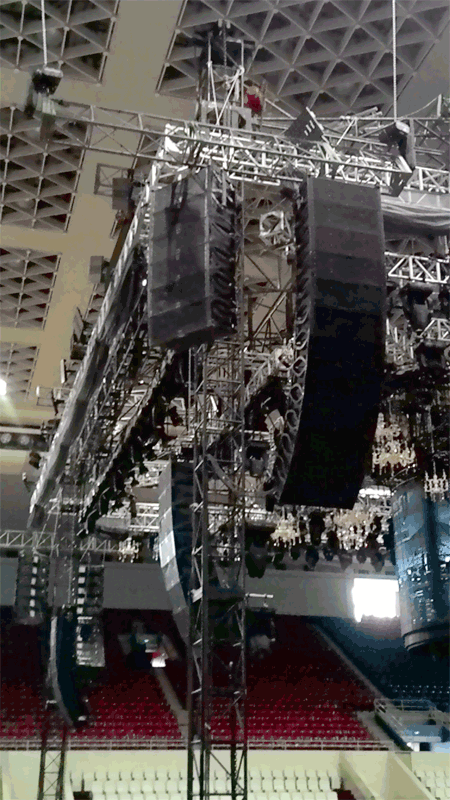

北京首體館，主喇叭吊掛。
殘響的消弭上對於音樂表演並不會很加分的，另外在東西
南北四面的對稱長短距離在聲壓與反打時間是不同的，
還有高度也不相同( 東西面向的位置比較長約末 122 公尺，
南北面向約末 107 公尺，其座位比較多也比較高 )，若論
演唱會，這個場地拿來做三面臺的演出會比較優勢些。
當然這個場地已經來過無數次了，但是首體四面全向演出
在現今仍然是個聲音技術的挑戰。
與往年不同，北京場地的演出在聲音設備上，這次增加了
對角的補聲喇叭串，雖然四個角落最上方位置被規定為
不賣區( 緊急緩衝區 )，但是還是必須關心到這些對角的
位置，不然就失去四面臺演出的意義。
喇叭吊掛完成之後，在調整過程需要去關心每個面向與
對角補聲的時間協同，還有下緣投射的功率漸層等工事。
這次的音箱都是同款 EV-xlc127 系列，雖說年代久了，
但是都保養很到位，在進行修整空間曲線上能夠快速得到
一致性的補償。
在東西面向使用 12 只的數量吊掛，南北面向不高，使用
8 只的數量吊掛，對角的補償使用 6 只數量吊掛如圖例
所示，在東西面向高度比較低，基本上這樣的吊掛組合
就會產生涵蓋疊加的時間干涉現象，而依現今的聲音技術
與濾波處理型態是能夠有一定程度的修正。
而這些喇叭串在各面向彼此的曲線是其基本喇叭處理器
的原廠設定，年份再久遠些的都只有提供延時調整或是
單純的分頻與 EQ 調整，但是應用並不便利，更不用說
能夠修正上述射角疊加的干涉物理。
所以在不去更動原有的系統設定，整個聲音在輸出接口
介入另一套訊號處理器就是這個原因的，能夠透過 IIR
功能來進行聲音曲線、疊加干涉修正的處理器在目前已經
有很多的產品，獨力性高的處理器最常被應用在圈內的有
LAKE'、XTA、APEX、Galileo 等產品，另外一種組合就是
後級裡面夾帶著處理器也是熱門設備，在這個案例採用的
是 LAKE-LM26 與 44。
龐大繁多的升降舞臺機關組合在裡面，複雜了返送音箱動線的安排。
圖例所示，大半的喇叭廠商幾乎都會將所提供的預設值在低頻部份提升 6 至 10 分貝，這樣的曲線能夠讓聲音一經喇叭揚放
就能得到有感的低頻響度( 全頻音箱最普遍的曲線 )，不過相對的這也讓音箱的低頻部份早了 6 到 10 分貝的峰切值在對於中高
頻段的比較，但這並不是問題，這是針對人耳特性所產出的預設曲線，要瞭解為什麼。
這裡的調整要說明的是以這個演出應用場地是在室內場館，又是矩形的空間，角落的駐波最容易產生，又當樂器在現場得到
過多的低頻聽感時，調音師當下都會衰減樂器通道上的低頻範圍來滿足現場的混音平衡，如此就形成調音總合的低頻過少，
側錄結果都變成單薄不適聽，所以要在一個室內進行演出之前，修整現場與喇叭所形成的干涉，另外收斂過多的低頻駐波在
尚未透過自己主觀介入之前，客觀的科學調整可以事先優化改善。
在每個對角的正下方會有比較接近舞台的觀眾位置，這些位置是主喇叭投射的盲區，非常明顯的燈下黑，所以這個對角的盲區
我們各安排了兩只 QRX115 來進行補償如圖所示。
_

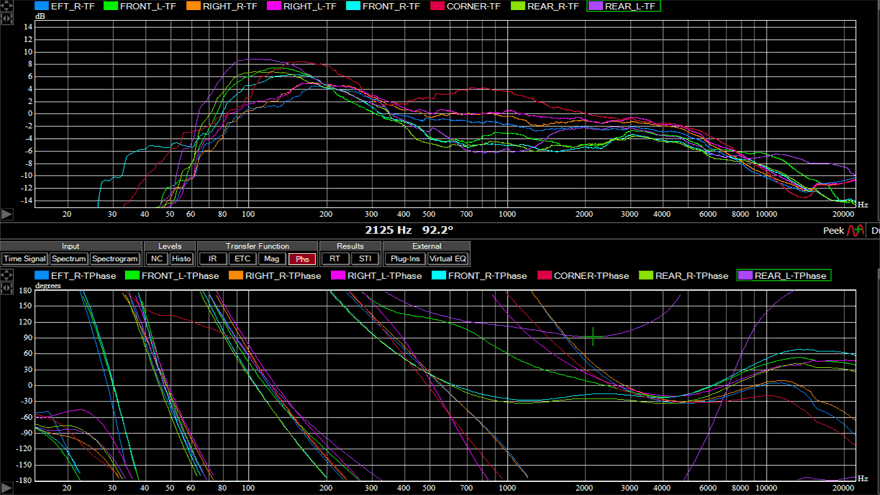

將各面向喇叭量冊所得總合不難看出在低頻段的曲線所提升的響度增益高達 8 分貝之多，這樣的曲線應用在外場時，能夠在
低頻部份得到有效的響度延伸補償，但是應用在這個殘響過高的矩形空間裡就需要進行適當的改善。
_

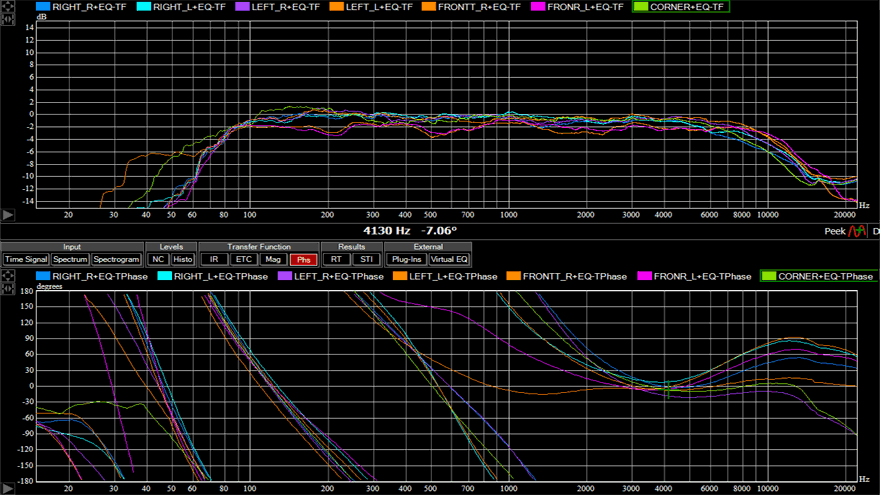

透過 LAKE 處理器初步的修正，在 SysTune 底下的觀察，這些音箱與空間的聲音曲線逐步的被平整，尤其是在低頻段的響度是
在 100 Hz 以下開始滾降，不用擔心這些主喇叭的低頻表現不足，我們都很清楚地面上還有 24 只的低頻音箱在分擔這低音響度。
_

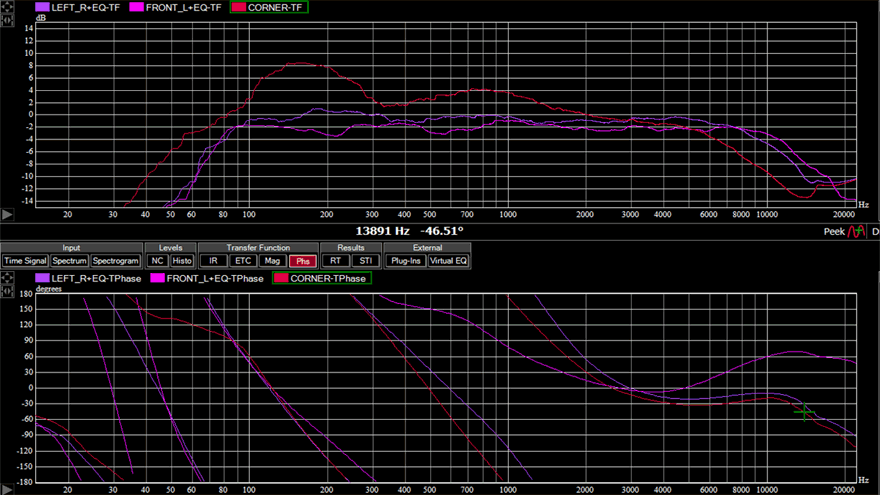

這是每一個面向與對角補償音箱的曲線修正，使用量測麥克風在對角觀眾區的位置取得參考訊號，以這個圖例是東面向的右
聲道與南面向的左聲道加上對角補償音箱的組合曲線，透過 LAKE 處理器必須要將曲線、疊加干擾、投射時間適當修正好，
然後再與地面上的近面補聲以及超低音箱子進行時間一線化。
_

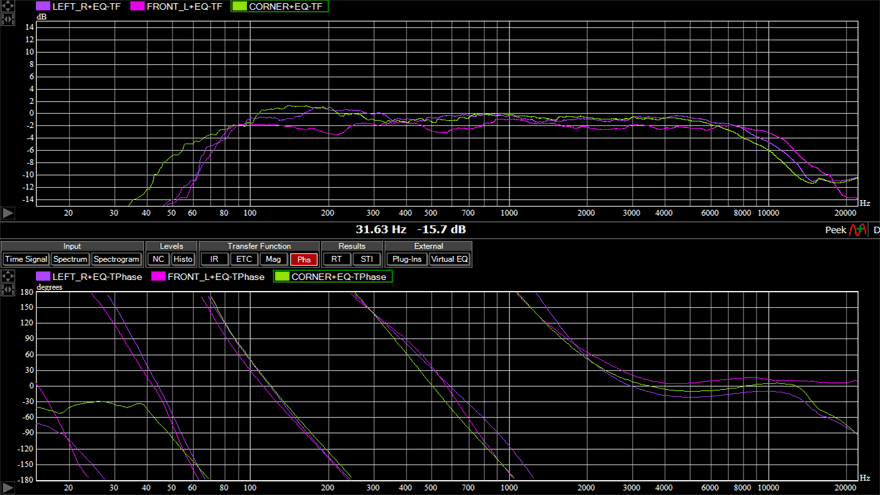

初步的修正之後，圖例可以看出相位的貼近與曲線的修整，這些客觀的調整目的是為了讓人耳在去進行主觀聆聽之前，聲音
系統是一個有參考依據的標準，請別誤會這個結果不是好聽，這僅是標準結果產出，這次主題是以主喇叭的修正案例進行
圖解說明，所以就加入超低音圖例。以及前裙補聲的曲線。

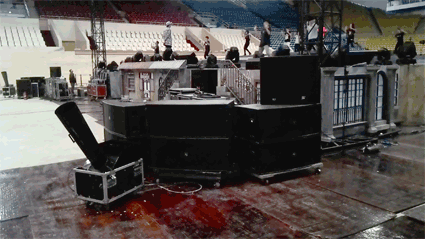

超低音與前裙對角補聲音箱位置
_

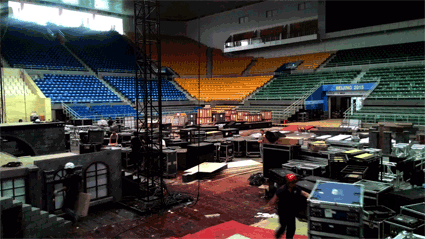

這個遠觀可以瞭解到觀眾位置的高低。
_
對於首體這次演出過程最大的干涉除了空間殘響反打過長外，
場地中間不放觀眾，空曠的地面形成大型反射面積，還有一個
最明顯的干涉就是觀眾的大合唱，在最高位置與音箱的距離大約
近 40 公尺，從喇叭投射到觀眾然後跟唱都慢拍超過 100ms 以上
而且能量是大聲的與清楚，這樣的反打能量再透過麥克風拾取
進入耳機監聽容易造成拖拍是會造成影響的，這個物理現象是
要小心處理與調整的，尤其是要更換掉超指向的音頭降低串音
條件，因為觀眾不會聽話安靜聽歌的。
這次的北京行簡單的介紹巡演的喇叭吊掛結構與調整，希望有讓
充滿好奇的朋友們多少瞭解到前場的聲音規劃與調整原則。
還有請不要認為每次的系統都是如此調整法，不同的場地不同的
音樂演出內容，喇叭的曲線是可以修飾的，這是一個很單純量測
與調整結果說明，其中的功率漸層、相位干涉消弭、射角細調等
工事就留到另一次的引述再跟同好們分享。
20150509_吳榮宗 北京首體館
