20121005_06_行道會60週年慶特會_台大綜合體育館
10 月初,我們前往台大綜合體育館,俗稱台北小巨蛋的體育館進行為期兩天的大型週年慶敬拜讚美的聚會,這個場地對每
一位音響人都熟悉不過了,屋頂上熟悉的輪廓消音板也是做得美美好看,到處都是,多年的使用下牆面的消音建材裝潢也逐漸
破損變舊了,
由於是我們瞭解的場地,喇叭在懸吊的時候就不能過高,兩側高層的觀眾席必須關心到最遠端的位置等等,
這在系統進駐前就必須瞭解到的,不用擔心那殘響的問題。
_

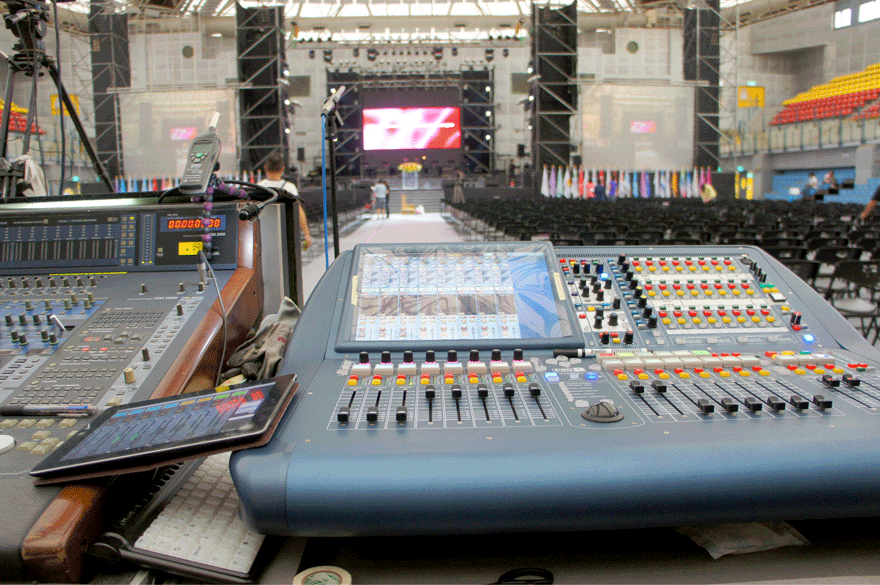

新的工作夥伴-MIDAS PRO-2C。
_

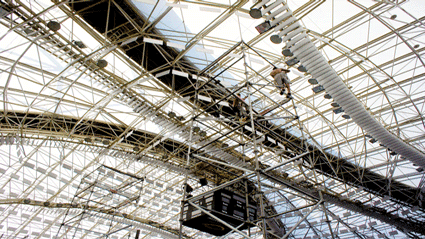

屋頂佈滿消音板。
_

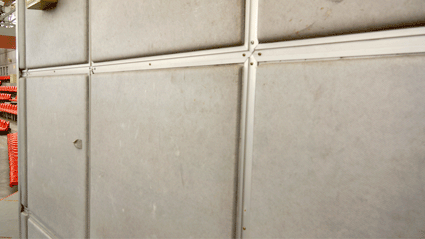

牆上的消音板都已經老舊了。
_

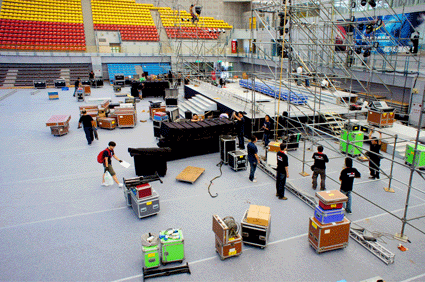

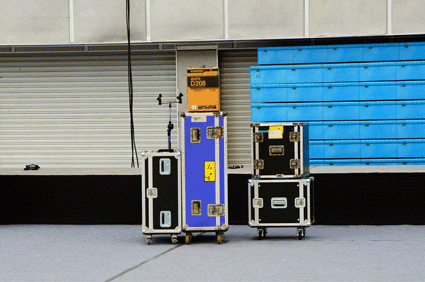

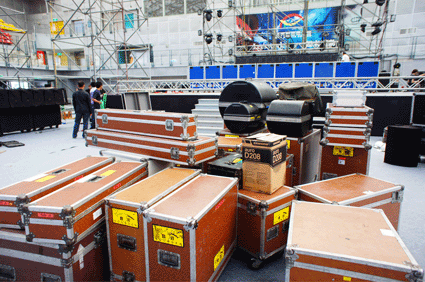

一只一只的設備箱子陸續進場。
_

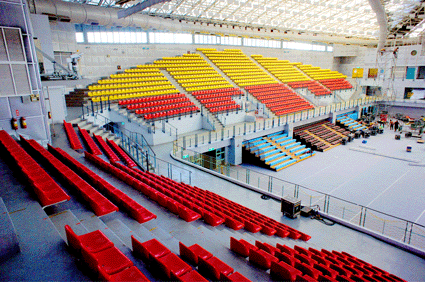

從控台二樓後方觀看側面的觀眾區。
_

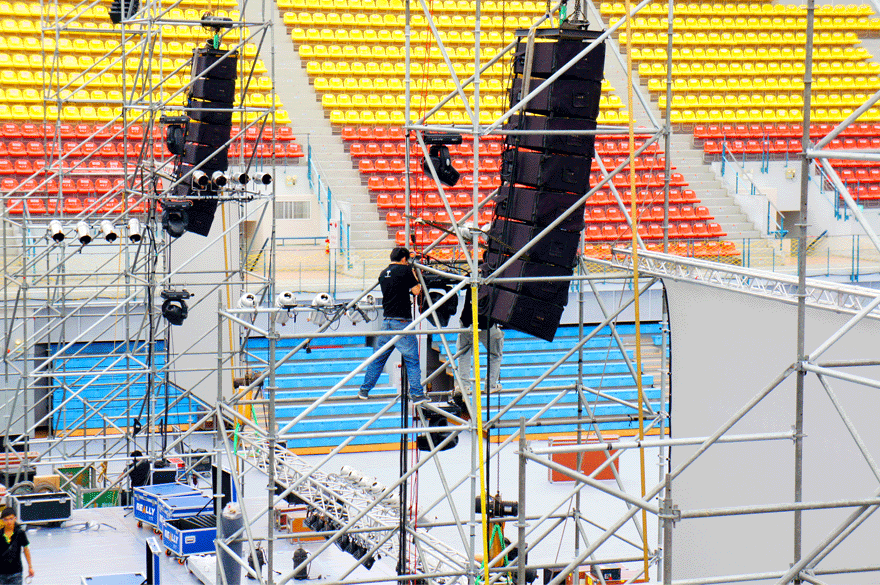

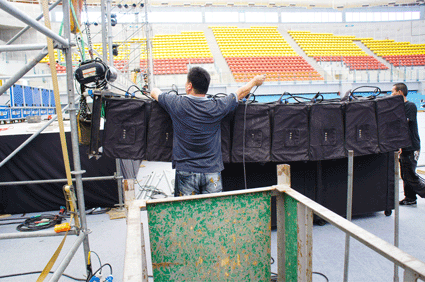

主喇叭 NEXT-LA12 進行懸吊。
_

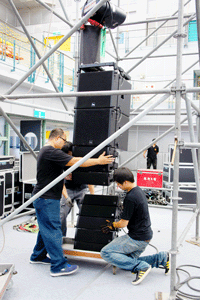

直接在地面上配好,然後往上拉,效率很快的。
_

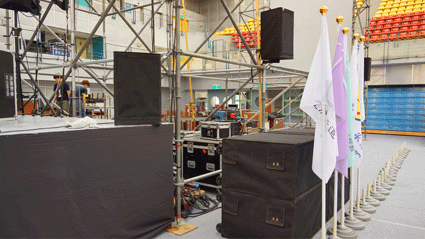

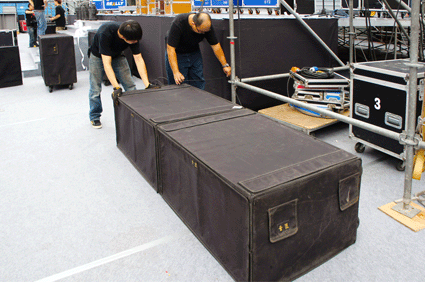

超低音箱子安排。
_

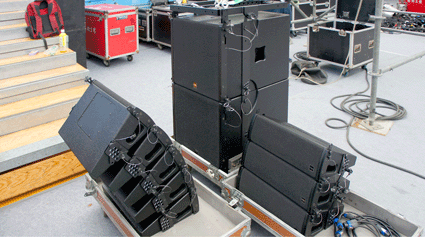

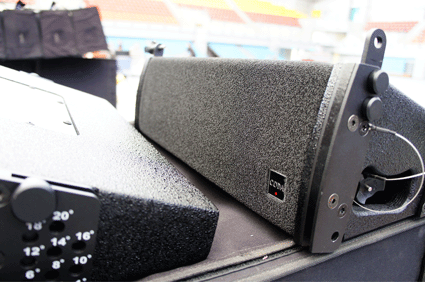

CODA-LA4+LA4SUB 音箱。
_

這是 8+2 的組合。
_

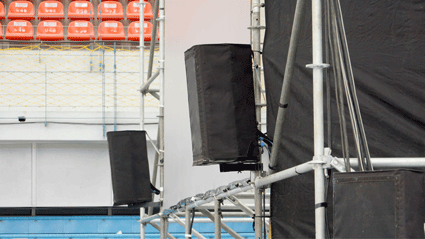

近面位置使用 6 只 EXT-X15 音箱。
_
這一次主喇叭系統我們動用了元陞公司 萬富老闆的 NEXT LA-12 陣列音箱,每一邊 8 只來含蓋中遠區域的聆聽面,在懸吊上
就不去做角度的量計,所有的音箱採
0 度與 1 度的懸掛,最後再依上層音箱軸心位置與二樓觀眾席含蓋範圍,將整串音箱
後拉來形成喇叭串微傾的含蓋面,這樣子是一個非常有效的中遠端聆聽區的聲壓
支援設計,聲音也因為音箱沒有什麼角度,
所以忠實度就會提高,那麼在近區的補滿作業上,我們使用 6 只 NEXT X-15 加上撐架直接鎖定在鷹架上,由於這個多元化的
撐架是俱有角度選擇的,也在以前的文章報導裡提出過,能夠有效的選擇軸心含蓋角度,這個近面的支援方式非常的有效用。
地面上,
在超低音的箱子安排上,台大體育館若就音樂性的內容演出時,往往都是會被場外的住家投訴,因此在聲壓的掌握,
我們就需要有效的控制能量,我們在現場音相裡,每一邊 4 只雙吋的音箱,這個總數量 8 只低音箱子,在 10 分貝等響補償
上,以這個場館空間而言,能量實際上已經是足足有餘了,只要控制好就不會去影響到外邊的住戶。
_

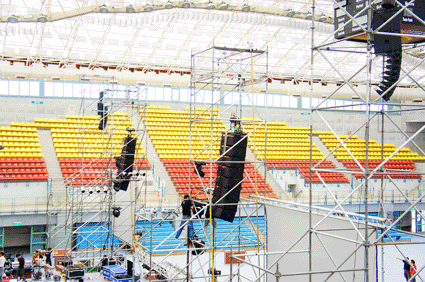

從這個角度可以觀察到主喇叭懸吊與投射角度的使用。
_

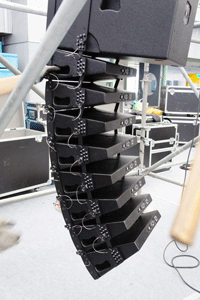

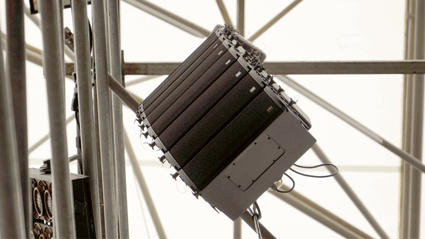

CODA LA4 音箱懸吊1。
_

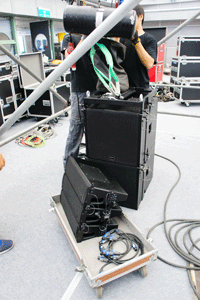

CODA LA4 音箱懸吊2。
_

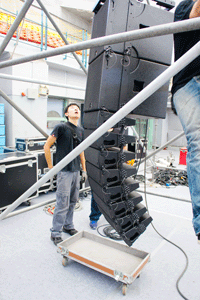

CODA LA4 音箱懸吊3。
_

CODA LA4 音箱懸吊4。
_

上拍 CODA LA4 音箱。
_

講台角落也補上一只音箱。
_

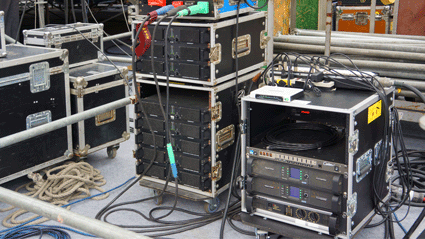

每一邊主喇叭與側區喇叭的後級就這麼多。
_

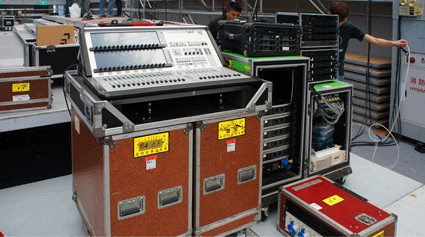

For monitor mixer SoundCraft-Vi-1。
_

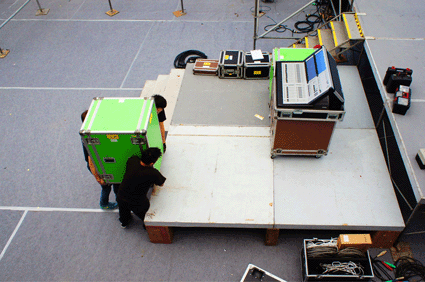

沒有堆高車,機櫃只有自個兒搬了。
_

所有的音箱都已經就定位。
_
在兩邊較高的觀眾區位置,我們使用 CODA 的 LA4 陣列音箱,每一邊 8 只 LA4 加上兩只 LA4SUB,來做為現場側區補償的
含蓋,CODA 的 LA4 這個小陣列音箱屬於純陣的設計,垂直射角窄,因此單一只音箱的中高頻 1 公尺 1 瓦就有 113 分貝的
效能,4 只音箱組合以 1000W功率算計峰切可達 142 分貝,可說是效能非常好的小陣列組合。

在這一次的混音平台規劃上,我們使用了 Yamaha-DM2000,SoundCratf-Vi1,另外新進成員 MIDAS PRO-2 以及 PRO-2C
兩台,因為海關時間上的問題,我們的設備尚未能交接,所幸 廖老闆急調一台 PRO-2C 平台,讓我們可以順利的規劃這一次的
敬拜讚美聚會的電聲系統。
MIDAS 的 PRO-2 系列會受我們青睞的原因是它本身在平台上所建立的邏輯就是類比的操作,
它的數位轉換元件的忠實度是目前沒有幾家廠商所能跟上的,
在現場即時應用的環境裡,幾乎隨時就能上手,在這次的敬拜
特會裡,我們將所有的無線電麥克風以及成音訊號源做一個規劃與管理,在各項效果器與處理器的插件裡,一樣也沒少的
附加在 PRO-2 系列裡面,透過我的 iPad 又可以增加 8 根音量推桿來使用,等了很久很久,現在終於拿到手裡,未來將會是
工作上的一大利器。最讓人喜愛的是,這款平台並不是買了單一架構就固定下來,隨著有餘欲的預算下,我們可以升級它的
分配器,透過數位路由駁接,一進分給多組獨立的輸出,然後 PRO-2 還可以跟它本身高端的設備相連結取得訊號,一物數用,
符合我們購買高性價比的原則。
_

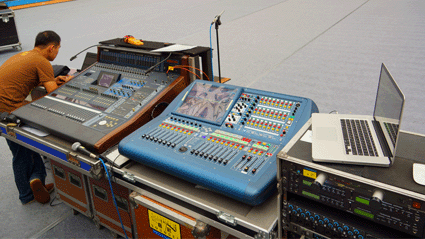

前場的設備就這麼多。
_

阿証對於 MIDAS PRO-2 一晚的認識,就直接規劃滿檔使用了。

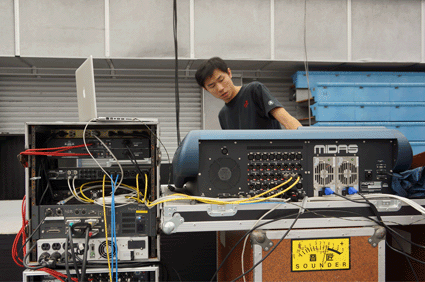

PRO-2C 的體積不大,功能卻是強大的。
_

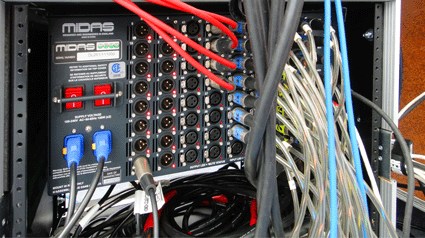

這是它的 Stage Rack MIDAS DL-251。
_

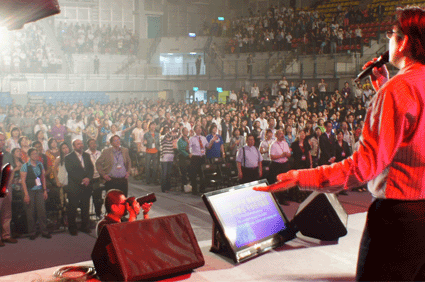

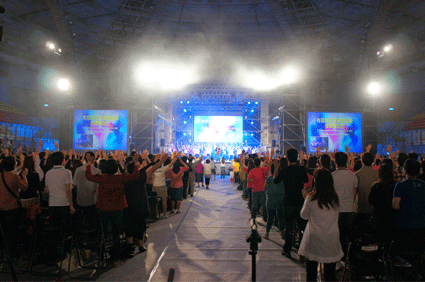

現場聚會一景。
_

現場聚會一景。
_
連續兩天的敬拜讚美聚會裡,我們讓過程順利的執行著,其中有大型的合唱團體,有四重奏交響樂演出,有多只領唱麥克風的
場景,我們差不多把 PRO-2C 的差件機櫃用完了,這麼小的平台卻能提供每個都有效用的功能,包括插件,現場操作的特性
也是讓人安心與信任的,從這一次的電聲工程裡,不難看出我們在現場裡使用了很多小而美,投資效益極高的產品,從混音
平台到喇叭音箱,到後級放大器等,這也告訴我們這個聲音租賃圈子的經營特質隨著環境生態在改變著,物美價廉的產品才是
王道在先今的環境裡,未來的電聲工事我們會找機會再詳述這些高效益的設備。

喜樂充滿的兩天-音匠台北
