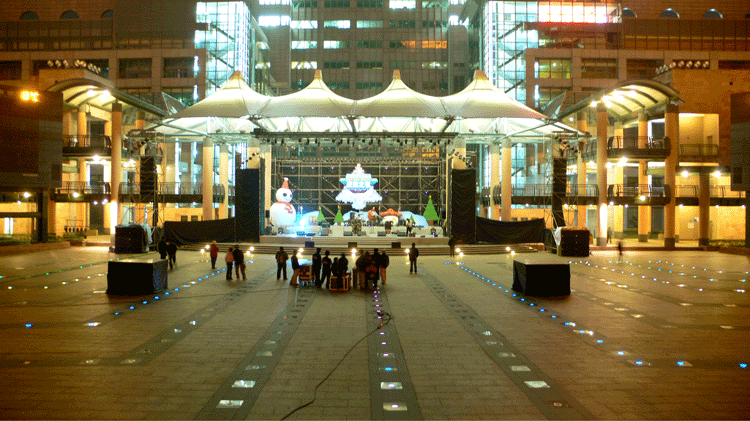

板橋縣民廣場表演現場20051223晚上
這方面的舞台技術倒不是此次的主題，主要的焦點是在這一次的活動裡我親自操刀圈內議論紛紛的
NEXT LA-12 喇叭，不廢言就從喇叭開始 :
在主喇叭方面採用的是 LA-12，
http://www.next-proaudio.com/products/la12.html
超低音採用 LAS-218，
http://www.next-proaudio.com/products/las218.html
監聽喇叭則是採用 X-Line 系列的 X-15，
http://www.next-proaudio.com/products/X15.html
這次一共使用了 16 支 X-15 在舞台上與中間的補償上。利用這次活動，我就話多些把這款喇叭使用後的
心得與各位分享。
_

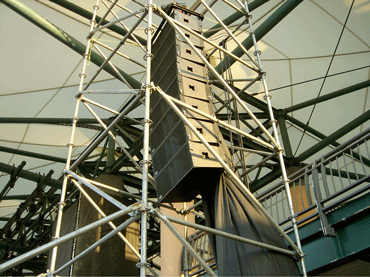

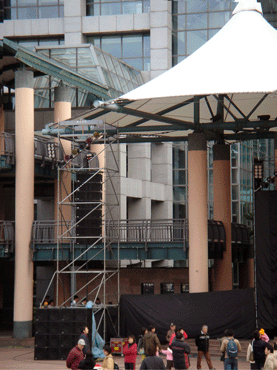

LA-12 x 8 的懸吊視覺

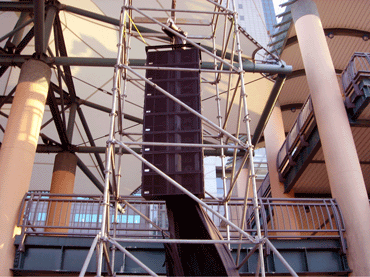

LA-12 x 8的正面視覺
這是 LA-12 的處理器，在官方的調整上是保守些，拿到後我們可以把它的 Limiter 放鬆些的，Lms240 與
各家的處理器一樣，可以藉由軟體來改變設定或是曲線，在 Front of House 部份是每一支飛了 8 支的
LA-12。一個 LA-12 的吊框可以承擔 12 支 LA-12 數量的。
超低音則是一邊 8 支 LAS-218，距離 53.47M/17° 的 PA 台，我把超低推到讓人想吐的電平位置！
呵呵 瘋了，當然是在試測時玩一玩的啦，真實演出才一點點的出力。
這次系統採用 LAB-GRUPPEN 650W / 1000W / 1300W 後級放大器來驅動這些喇叭，光這些後級就不少
銀子……
從第一張的圖面看來，兩組的喇叭吊得有些開了，所以在中間的位置補償了三支的 X-15，第二天加到 4 支，
這樣的中間數量其實是不夠的，然而總比沒有加的好， SIA 曲線上的表現，高頻部份保守些，但是這樣的
頻率曲線並不會影響到操作者的喜好，
也並不表示此喇叭的高頻特性不好哦，在處理器上，我們可以去再增加這一塊的增益，或是降低中頻與
低頻的輸出增益來滿足不同的使用者喜好的，由於我是首次使用 LA-12，所以呢，什麼的數據與 EQ 全都
沒有碰到，僅僅是處理器輸出的 Limiter 放掉一些，然後就用了！在舞台上樂器架好以及通道連接完成後，
大鼓的聲音一出來時，立刻會得到很突出的中低頻，此時把這個 600~800 之間的頻率衰減掉後，馬上的
就得到一個不錯的大鼓了，當然啦，亮度隨人喜好的，調音的事就不多聊了，
_

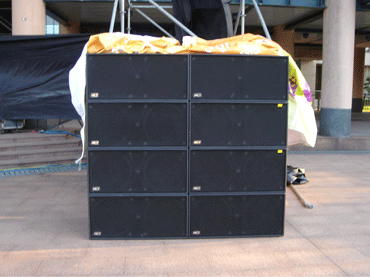

LAS-218 x 8 一邊的超低音

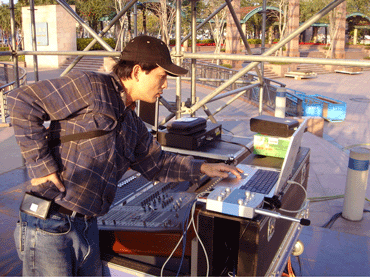

使用 SIA-5 調整時間距離
的 4 點多，從有電源及出聲前後不到 7 分鐘，得到一個大鼓聲後，我的心裡就開始竊喜了，差不多知道
明天的演出是 ok 的了，所以開始喝我的熱茶，東逛西晃的，完全不管設備了，全都交給徒弟們去搞了。
天色發黑後，舞台上的監聽喇叭逐一的被調整出來，Monitor Console 當然就是新買的 Yamaha M7CL，
sound man 勇揚頭次使用，沒多久就輕鬆上手運用，另外一個非常方便的功能就是無線電網路傳輸，
M7CL配備了網路通訊協調，因此光華商場隨手買個小無線電 IP HUB，即可與電腦相連。
在調整的過程，利用這樣的功能可以幫忙操作者在每一個監聽喇叭上，親自的聆聽，親自調整監聽環境。
_

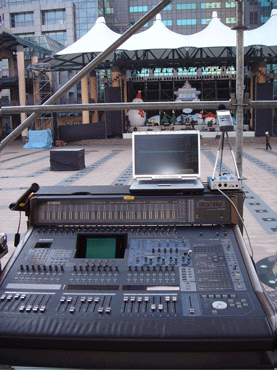

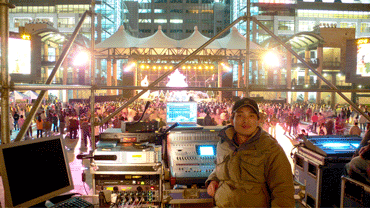

F.O.H
53M 處看主喇叭一角
一邊嘻戲邊把工作完
成，因為戶外的場子，
監聽的調整沒有什麼
共振、諧頻之類的技術
問題，這次的組合全是
新感覺，X-15 運用在
監聽上，對於此次一
口氣 12 組監聽，一組
Side-Fill 三角架撐著，
場面說大不大，小也不
小的，11 個團體讓機器
與人有一個磨經驗的
機會。喇叭表現得很
好，包括日本來的團體
都很滿意監聽的內容，
鼓組部份除了一支
X-15 外還提供一支 MARTIN S-115，我看，
沒什麼小超低音可以像這只音箱這麼容易得到
感覺了。
PIN-Luck 等配件幾乎一樣的結構，當然大家都已經知道 MARTIN 的工程師自起爐灶的事了，然而單體是
不一樣的，NEXT 使用的是 B & C 的單體，因此出來的聲音完全是自己的一個味道，23 號排演時，也來了
很多人，大家都聽了，我很有把握向各位宣佈，這喇叭是 OK 的，並不是別人所說的很爛的，做完了 24 號
的節目後，我的報告是這樣子 :

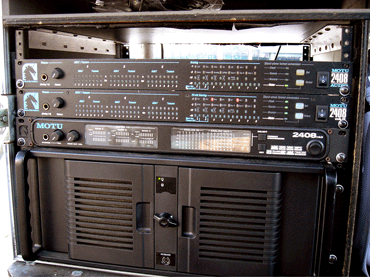

使用 MOTU 2408 x 3來長時間錄音

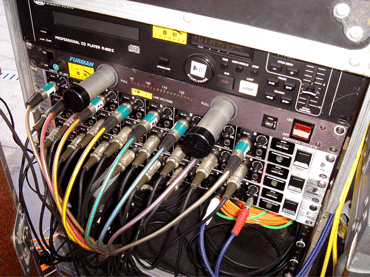

PA 的周邊設備就這麼一點而已
然而它並不亞於某些廠牌的哦，所以呢，這喇叭在歐洲是賣得很好的！現在價格是如此的低，等到它一
成名了，保證會貴起來的，老外一定都來這套的，24 號整場做下來，最高我自己玩的瞬間音壓是
117 dB / 53M，晚上正式時最高的瞬間是 113 dBSPL。
我並沒有去誇張的把現場音壓做到轟死人，演出的音壓平均保持在 93~103 之間，我的伙伴夏輝也拿了
音壓計到前方中央量測 ( 20~30m )，大都是 108~115 游走，這是足量的，如果我是在 40m 的位置操作，
應該可以平均的操作音壓給現場觀眾。還有，這樣的音壓，後級是還沒到達峰值亮燈位置，我的 DM-2000
動態最高在 -12 dBFS 位置游走，我的 MasterFader 是在 -5 dB 的位置，這真的太輕鬆了，去年我還在
這裡做第一屆的原住歌唱比賽呢，我用了我的老喇叭，MARTIN VRS-1000 16 支耶，那是很辛苦的音壓
所得啊！當場我那批老喇叭該告老了，完全被比下去！
( 二 ) 這喇叭可以買，價格，投資報酬比，為了聲音好一點點就必須花那大筆銀子，結果拿來租賃3萬5萬的
場子，真是划不來，就當下的投資環境，光調音台，我沒買 PM5D 而買了 M7CL 一樣，喇叭嘛，NEXT
一定是我的首選，如果我買足那 24 支 LA-12、24 支 LA-8………………麥擱想啦！
( 三 ) 這喇叭可以買，它很誠實的釋放自己的分頻點，等化調整的位置，如何的設限，因此我可以不浪費現
有的處理器，只要寫入數據就可以的，又是省下將近 10 幾萬的錢，還有我可以使用 MARTIN ViewPoint 的
軟體來模擬它的吊點，又方便又快速，
( 四 ) 配足後級與喇叭數量，例，24 支 LA-12 ( 一邊 12 支 )、24 支 LAS-218、24 支 LA-8 提供給側區，
這樣的費用將會是與名牌之間省下將近 3~4 倍的資金。
_

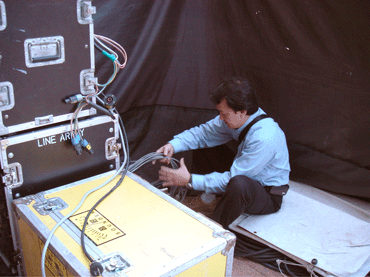

夏輝親自檢查連接主喇叭的系統

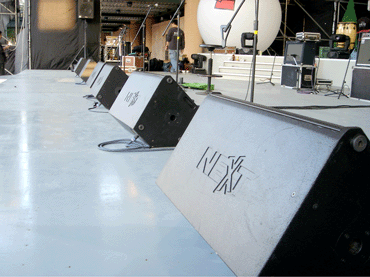

X-15 系列的監聽喇叭
A，角度與高度要行前設計好，以免當場浪費時間。
B，喇叭吊好後，不能讓它搖晃，因此背後加個橫桿固定住，讓它不會風飄，為何？因為這樣一串的喇叭
是本身固定一條組合，風一吹一飄，馬上的馬上就聽到中高音亂射亂打，很可怕的！
C，經過這次的使用，三支音圈組合而成的高音，肯定可以用1000W的後及來推的，廠商太保守了，
這喇叭若是我的，我一定是配足那後級，1000、2000、2000 的瓦數來完這個喇叭的。
D，超低音要買足，後級也要配足，它將會是1:1的調配，如此這套系統將會是完美的，
_

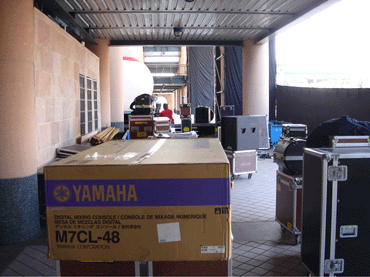

箱子還沒做好的 Yamaha M7CL

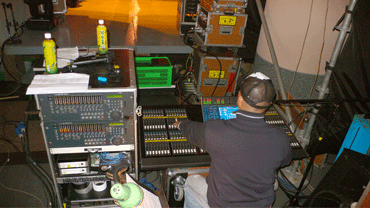

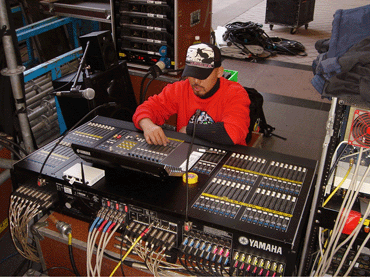

M7CL 操作的情形

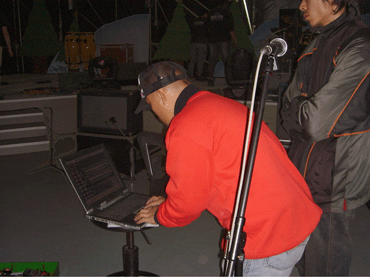

使用無線電 HUB 來遙控 M7CL
阿証與怪獸
系統使用了 NEXT LA12 的陣列以及 X-Line 的 x-15，我已經不是在做節目了，我是利用節目來測驗喇叭了！很冤枉的是，NEXT 喇叭在進台這一段時間一直被誤傳是 A 貨，還有就是聲音很差的傳說，這喇叭我在
英國展場看過後，回台就一直不忘此款喇叭，很巧的銳立朱老闆代理了這喇叭，一直很辛苦的在解釋喇叭
的身份各位可以知道圈內的某些人嘴巴有多差......
這次的搖滾音樂動態考驗大成功，但是過程有一些小問題，與喇叭無關的，就是我的 ADA-8000 竟然給我
過熱出包！Clock 抓不到！！聲音劈劈啪啪的！！！搞了三首歌之後，我重新的關閉啟動兩次，還有就是
散熱，才恢復正常工作，幸虧這是下午的暖場，節目主辦的老闆瞭解這樣的事，知道情形後沒有在意與
計較，算我好狗運。所以啊，不能太高興，有東西會妒忌發脾氣的！！
第二個小經驗就是如果各位在板橋縣民廣場做事的話，因為發電機會擺在100多公尺遠的地方，
距離太遠了，不能承受後級工作的壓降，這樣會燒機器的，
我們最後解決的方法就是讓那 100 多公尺遠的線距是以 220 的方式傳輸，如此電流就可以大一倍，然後在
現場擺一個大電桶轉成120給音響使用，如此就解決掉線損的問題了，在此與各位分享。
NEXT 喇叭頭次的使用心得差不多就到此，現在僅期待阿福能買足24支，然後下次改變後級功率之後，
再好好的來駑駕看看，屆時將一定有得寫的！
_
M7CL on Show 一景
開演一景
